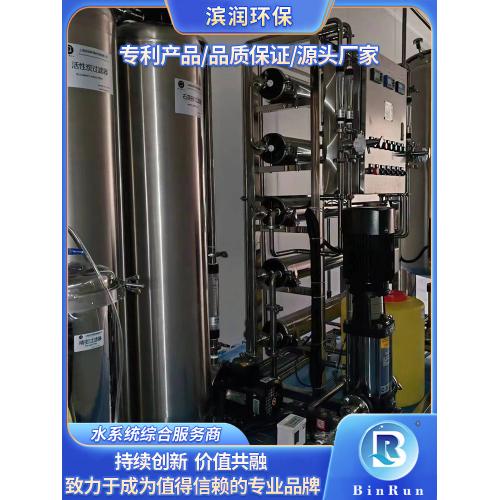

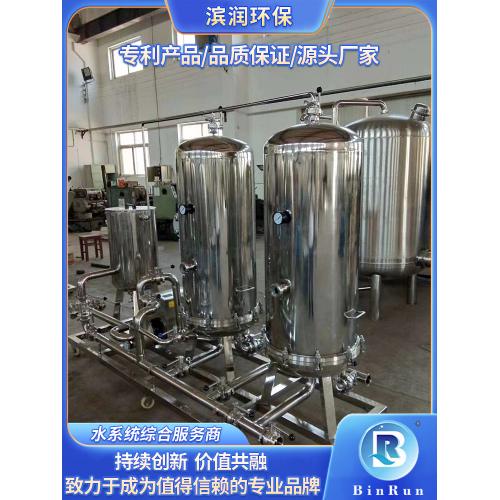

一、预处理系统：RO 膜的寿命保障屏障​ 预处理系统通过四级递进式净化，将市政自来水转化为满足 RO 膜进水标准的优质原水，从源头降低膜污染风险，使 RO 膜使用寿命延长至 3 年以上（传统工艺平均 1.5 年）。​ （一）多介质过滤单元​ 采用 φ600mm 立式滤罐（316L 不锈钢），内部分三层装填精制滤料：底层为 8-16 目石英砂（厚度 400mm），中层为 4-8 目石英砂（厚度 250mm），上层为 2-4 目无烟煤（厚度 150mm），总滤层厚度≥800mm。运行流速严格控制在 10m³/h，通过机械截留与吸附协同作用，去除原水中的悬浮物、胶体颗粒及铁锈，使出水浊度≤0.1NTU、SDI（污染指数）≤3，满足 RO 膜对进水的关键指标要求。​ 设备配备自动反冲洗系统，采用 “气水联合反冲” 模式（压缩空气强度 18L/(m²・s)，反洗水强度 15L/(m²・s)），每 24 小时运行一次（或进出口压差≥0.15MPa 时触发），反洗时间 12 分钟（气冲 3 分钟→水冲 5 分钟→正洗 4 分钟），确保滤料恢复吸附能力。罐底采用 60° 锥底设计，配合排污阀快速排空，避免反洗残留水二次污染。​ （二）活性炭吸附单元​ 选用 φ500mm 吸附罐（316L 不锈钢），填充碘值≥1000mg/g 的椰壳活性炭（粒径 0.8-1.2mm，装填高度 1200mm），通过多孔结构的物理吸附与化学吸附作用，特异性去除水中余氯（反应生成 Cl⁻）、有机污染物（如腐殖酸）及部分重金属离子。运行流速 8m³/h，空床接触时间≥10 分钟，确保出水余氯≤0.1ppm，避免 RO 膜因氯氧化而降解。​ 活性炭罐配备在线余氯监测仪（检测限 0.01ppm），当出水余氯＞0.05ppm 时自动报警并切换至备用罐（双罐交替运行设计）。活性炭更换周期为 6-8 个月，更换时采用 “水封法” 避免活性炭粉尘进入后续系统，确保更换过程无二次污染。​ （三）软化树脂单元​ 采用 φ400mm 离子交换柱（316L 不锈钢），装填 001×7 食品级强酸型阳离子交换树脂（粒径 0.3-1.2mm，装填量 0.6m³），其总交换容量≥1.2eq/L（以 CaCO₃计）。通过 Na⁺与水中 Ca²⁺、Mg²⁺的置换反应，将原水硬度从通常的 100-300ppm 降至≤1ppm（以 CaCO₃计），防止 RO 膜表面形成难溶性盐垢（如碳酸钙、硫酸钙）。​ 树脂再生采用 “逆流再生” 工艺，当出水硬度＞0.5ppm 时自动启动再生程序：首先以 8m³/h 流速反洗 10 分钟（膨胀率 50%），然后通入 8% NaCl 溶液（用量为树脂体积的 2 倍），再生流速 4m³/h，***后正洗至出水 Cl⁻≤10ppm。再生废水经中和处理（pH 调至 6-9）后排放，符合环保要求。​ （四）保安过滤单元​ 作为 RO 膜的***后一道防护屏障，采用 40 英寸大流量过滤器（316L 不锈钢外壳），内置 5μm 聚丙烯折叠滤芯（6 支并联，冗余设计），对≥5μm 颗粒物的截留率≥99.9%。滤芯采用热熔焊接技术，无粘合剂溶出风险，且具备耐温 80℃、耐酸碱（pH1-13）特性。​ 过滤器进出口安装压差变送器（精度 ±0.01MPa），当压差≥0.1MPa 时自动报警提示更换滤芯。滤芯更换采用快开式端盖设计，更换时间≤5 分钟，且外壳内表面经电解抛光（Ra≤0.8μm），避免微生物滋生。​ 二、双级反渗透（RO）核心系统：深度脱盐主力​ 双级 RO 系统通过两级膜分离的协同作用，实现从预处理水到高纯水的转化，总脱盐率≥99.7%，为后续 EDI 精制提供优质进水。​ （一）一级 RO 单元​ 采用 4 支 Filmtec™ BW30-400 膜元件（2 支串联 ×2 组并联），单支膜面积 400ft²，设计脱盐率≥98%。运行压力 1.5±0.1MPa，水温控制在 25±2℃，产水量 3.8m³/h，回收率 60%。为提高水利用率，将一级 RO 浓水（约 2.5m³/h）循环至原水箱，通过流量调节阀控制回流比例，使系统整体回收率提升至 70% 以上。​ 膜壳采用 FRP 材质（耐温 60℃，耐压 3.0MPa），进水端安装电动慢开阀，避免开机时的水锤冲击损伤膜元件。系统配备在线电导率仪（精度 ±0.1μS/cm）与压力变送器，实时监测进水、产水、浓水的关键参数，当脱盐率下降 3% 或产水量下降 15% 时，自动提示进行化学清洗。​ （二）二级 RO 单元​ 以一级 RO 产水为进水，配置 2 支低压高脱盐膜元件（型号 ESPA4-4040，串联运行），单支脱盐率≥99%，总脱盐率≥99.9%。运行压力 0.8±0.1MPa，产水量 2.5m³/h（与设备标称产能匹配），回收率 80%，浓水（约 0.6m³/h）回流至一级 RO 进水端，进一步提高系统水资源利用率。​ 二级 RO 产水经在线电导率仪监测（25℃时≤5μS/cm），合格产水进入中间水箱（500L，316L 不锈钢），水箱配备液位传感器（精度 ±5mm），通过高 / 低液位信号联动控制 RO 系统启停：高液位（80%）时停泵，低液位（20%）时启泵，避免频繁启停。​ （三）RO 清洗系统​ 集成 200L 清洗箱（PE 材质）与清洗泵（流量 2m³/h，扬程 30m），可实现酸洗（柠檬酸溶液，pH2.0-2.5）与碱洗（EDTA-2Na+NaOH 溶液，pH11.0-11.5）自动切换。当一级 RO 压差＞0.25MPa 或二级 RO 产水电导率＞8μS/cm 时，启动清洗程序：循环清洗 60 分钟（含浸泡 30 分钟），冲洗至产水电导率恢复至初始值的 95% 以上。​ 清洗系统管路采用卫生级快装接口，所有与清洗液接触部件均为耐腐蚀材质（316L 不锈钢或 PVDF），确保清洗效果且无二次污染。​ 三、电去离子（EDI）精制系统：超纯水终级制备​ EDI 系统通过离子交换树脂与直流电的协同作用，将二级 RO 产水进一步纯化，无需化学再生即可稳定产出电阻率≥15MΩ・cm 的超纯水，满足制药实验室高精度分析需求。​ （一）EDI 模块核心参数​ 采用 IONPURE™ LX-Z 系列 EDI 模块（2 台并联，单台产水 1.5m³/h），每台模块包含 100 对阴阳离子交换膜（均相膜材质），填充核级混床树脂（阳树脂：阴树脂 = 1:2），有效膜面积 0.5m²/ 对。运行时直流电压在 0-600V 范围内自动调节（通常运行在 300-450V），电流 5-10A，浓水循环流量为产水量的 20%。​ 模块产水经在线电阻率仪（带温度补偿，25℃时显示值）实时监测，当电阻率＜15MΩ・cm 时自动报警，提示检查进水水质或进行模块清洗。EDI 浓水排放口安装电导率仪，通过调节浓水阀开度控制浓水电导率在 50-100μS/cm，确保模块运行在***佳状态。​ （二）免化学再生优势​ 相较于传统混床，EDI 系统具有显著环保优势：​

• 零酸碱消耗：无需盐酸、氢氧化钠再生，每年减少约 2000L 化学药剂使用，降低实验室安全风险；​

• 无废水污染：再生废水为零，仅排放少量浓水（占总进水量的 5%-8%），符合实验室环保要求；​

• 连续产水：避免传统混床再生期间的断水问题，可 24 小时连续运行，满足不间断实验需求。​

（三）EDI 保护系统​ 进水端安装紫外线杀菌器（254nm，剂量 30mJ/cm²），杀灭可能存在的微生物（去除率≥99.9%），防止树脂被生物污染；同时设置限流阀与压力保护阀，当进水压力＞0.5MPa 或流量波动＞20% 时，自动切断进水，保护 EDI 模块不受损伤。​ 四、循环分配与消毒系统：水质稳定性保障​ 系统采用 “恒压循环 + 双屏障消毒” 设计，确保从 EDI 产水到用水点的全流程水质稳定，避免二次污染。​ （一）恒压变频供水​ 配备卫生级离心泵（316L 不锈钢叶轮，机械密封为 EPDM），采用变频控制技术（0-50Hz），使管网压力稳定在 0.3±0.1bar，满足多楼层（≤3 层）用水点的压力需求。水泵流量 3.5m³/h，确保管道内水流速维持 1.0-1.5m/s（湍流状态），减少微生物附着滋生。​ 管网采用 316L 不锈钢管道（DN40 主管，DN25 支管），所有焊接点采用全自动轨道焊接（内表面焊缝凸起≤0.5mm，Ra≤0.8μm），盲管长度严格控制≤1.5D（D 为管道直径），符合 ASME BPE 标准。设 6-8 个用水点（配卫生级隔膜阀，无死角设计），每个用水点安装压力表（精度 ±0.01bar），确保供水均匀。​ （二）双屏障抑菌技术​

1. 紫外杀菌：在总送管道安装 254nm 紫外杀菌器（功率 30W），剂量 40mJ/cm²，对水流中的微生物（细菌、病毒）杀灭率≥99.99%，运行时实时监测紫外强度（≥80% 初始值），强度不足时自动报警。​

2. 臭氧消毒：配备小型臭氧发生器（产量 5g/h），每周自动进行一次臭氧消毒：将臭氧通入循环系统（浓度 0.1-0.3ppm），维持 1 小时后，通过活性炭过滤器去除残留臭氧（残留量≤0.01ppm），确保用水点无臭氧异味。消毒过程自动记录臭氧浓度曲线与时间，可追溯验证。​

（三）储罐与死角控制​ 采用 1000L 立式储罐（316L 不锈钢），内表面电化学抛光（Ra≤0.6μm），罐底坡度≥2%（锥底设计），确保彻底排空无积水。储罐配备 0.2μm 疏水性空气呼吸器（带加热防冻装置）、旋转喷淋球（CIP 清洗覆盖率 100%）及磁翻板液位计（带远传信号）。​ 所有阀门采用卫生级隔膜阀（膜片为 EPDM），无阀芯死角；三通接头为斜三通（角度 45°），避免流体滞留；管道***低点设排污阀，每周排空一次，防止沉积物积累。​ 五、制药实验室专属设计亮点​ 设备针对制药实验室的特殊需求（空间有限、精度要求高、合规性强），在监测、布局与合规性方面进行专项优化。​ （一）水质实时监测系统​ 构建三级在线监测网络，确保水质全程可控：​

• 电阻率：采用温度补偿式探头（精度 ±0.1MΩ・cm），安装在 EDI 产水端与总送管道，25℃时显示值≥15MΩ・cm 与≥10MΩ・cm；​

• TOC：配备紫外过硫酸盐氧化分析仪（检测限 5ppb），响应时间＜3 分钟，实时监测产水 TOC≤200ppb，超标时自动报警并启动循环净化；​

• 微生物：可选配激光流式细胞仪（检测限 0.1CFU/100ml），无需培养即可快速计数，数据每 30 分钟记录一次，满足实时监控需求。​

所有在线仪表均通过计量校准（每年一次），提供校准证书，确保数据准确性。​ （二）空间优化与静音设计​

• 紧凑模块：采用高度集成化设计（RO+EDI 机组一体化撬装），设备总占地面积≤6m²（长 3m× 宽 2m），可安装于实验室角落或专用隔间；​

• 静音运行：通过隔音罩（RO 泵）+ 减震基座（所有动设备）+ 低噪音风机（散热系统）三重措施，运行噪音≤60dB (A)，符合实验室环境要求（≤65dB (A)）；​

• 移动监控：支持平板电脑无线连接（WiFi 或蓝牙），可远程查看实时参数、历史曲线与报警记录，兼容实验室 LIMS 系统，实现数据集中管理。​

（三）合规性控制体系​

1. 材料追溯：所有与水接触部件（管道、储罐、阀门）均提供 3.1B 材质证书（符合 EN 10204），包含化学成分、热处理记录及表面处理报告；密封件提供 FDA 认证与生物相容性测试报告（USP<88>Class VI）。​

2. 数据完整性：控制系统符合 21 CFR Part 11 规范，具备：​

• 审计追踪：记录所有操作（参数修改、清洗、消毒）的时间、人员与变更内容，不可删除；​

• 电子签名：三级权限管理（操作员、工程师、管理员），关键操作需电子签名确认；​

• 数据存储：原始数据加密存储≥5 年，支持 PDF 格式导出与备份。​

3. 消毒验证：提供完整的消毒效果验证方案，包括：​

• 臭氧浓度分布测试（9 个监测点，均匀性≥85%）；​

• 微生物挑战性试验（接种 10⁶CFU/ml 枯草芽孢杆菌，杀灭率≥6-log）；​

• 空载 / 负载消毒效果确认，满足 GMP 对消毒程序的验证要求。​

六、性能参数与实验室场景应用​ 设备的性能参数与应用场景紧密匹配，可满足制药实验室各类用水需求，同时具备节能与环保优势。​ （一）核心性能指标​

• 产水能力：常规 2500L/h，峰值 3000L/h（持续 1 小时），符合 ISO 22519 水质系统标准；​

• 运行能耗：≤3.2kW・h / 吨水，较传统设备（≥5.0kW・h / 吨水）降低 35%，年节电约 1.5 万度；​

• 微生物控制：常态下≤0.1CFU/100ml，消毒后≤0.01CFU/100ml，满足 USP<1231> 要求；​

• 系统回收率：≥75%（含浓水循环），每生产 1 吨纯水排放浓水≤0.3 吨，节约水资源。​

（二）实验室场景适配性​ ​
