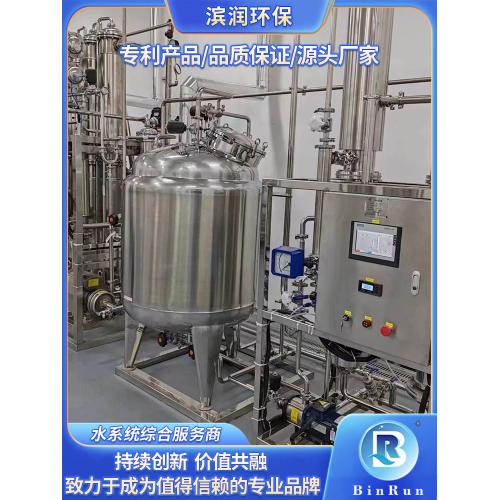

一、超纯水预处理系统：

蒸汽品质的源头保障​ 超纯水预处理系统是纯蒸汽发生器的 “***道防线”，其处理精度直接决定后续蒸汽的纯度与稳定性。该系统以 “深度脱盐 + 微污染物控制 + 防腐蚀预处理” 为核心，通过三级协同处理确保进料水完全满足纯蒸汽制备要求。

​ RO+EDI 精制单元采用 “二级 RO 串联 EDI” 的深度脱盐工艺：

一级 RO 配备 8 支 ESPA4-8040 膜元件（脱盐率≥99.7%），在 1.2MPa 压力下将原水电导率降至 5μS/cm 以下；二级 RO 通过 4 支 LFC3-LD-4040 低能耗膜元件（脱盐率≥99.8%）进一步截留痕量离子，产水电导率稳定≤1.0μS/cm；EDI 模块采用 IP-LXM60Z 型号（4 台并联），在 400V 直流电场作用下，利用离子交换树脂与选择性膜的协同作用，将电阻率提升至 18.2MΩ・cm，TOC 通过 185nm 紫外氧化降至≤200ppb，完全去除水中的溶解盐、有机物及胶体颗粒。​ 真空脱气系统采用降膜式脱气塔（材质 316L 不锈钢），在 - 0.09MPa 真空度下，通过填料表面的气液接触将水中溶解氧降至≤0.1mg/L。脱气塔配备在线溶氧仪（精度 ±0.01mg/L），当溶氧超标时自动提升真空度至 - 0.095MPa。这一处理可有效避免高温加热时氧气与金属表面发生氧化反应，降低设备腐蚀速率（年腐蚀率＜0.01mm），同时防止蒸汽中夹带氧气形成不凝性气体。​ 预处理系统的终端设置 0.1μm 折叠滤芯过滤器（材质 PES），对 EDI 产水进行***终精过滤，去除可能残留的树脂碎片和微生物（截留率＞99.99%）。过滤器外壳采用快装设计，更换时间＜5 分钟，且配备压差变送器（报警阈值 0.15MPa），确保过滤效果始终达标。

​ 二、电加热纯化核心：

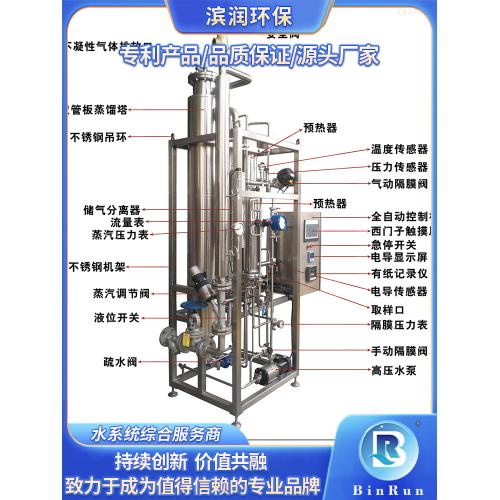

高效蒸发与精准分离​ 电加热纯化核心是纯蒸汽制备的 “心脏”，通过模块化加热与多级分离技术的融合，实现高纯度蒸汽的高效产出，同时具备优异的温度与干度控制能力。​ 加热模块采用 32 组 316L 不锈钢电热管（单组功率 50kW，总功率 1600kW），呈环形均匀分布于蒸发腔四周（四区布置，每区 8 组）。每组电热管采用法兰式安装（密封材质 Viton），便于单独更换（更换时间＜30 分钟）。四区独立 PID 温控系统通过铂电阻传感器（PT100，精度 ±0.1℃）实时监测各区温度，控制精度达到 ±0.5℃，确保蒸发腔内温度场均匀分布（温差≤1℃）。加热系统配备智能功率分配器，可根据蒸汽需求量自动调节投入运行的电热管数量（从 8 组到 32 组无级切换），避免能源浪费。​ 汽水分离单元采用 “初级旋风分离 + 二级螺旋精馏” 的组合工艺。初级分离阶段，汽水混合物以 12m/s 的速度进入旋风分离器，在离心力（≥500g）作用下，90% 以上的液态水滴被甩向器壁并沿壁流下（作为浓缩水排出），蒸汽干度提升至 95% 以上。

二级精馏阶段采用 0.1μm 螺旋除沫器，其内部的螺旋形导流片使蒸汽形成螺旋上升流（流速 3m/s），通过多次改变流动方向产生的惯性力，捕捉残留的微小液滴（粒径≥0.1μm），***终使蒸汽干度达到≥99.9%，过热度控制在≤3℃，完全满足 EN 285 对灭菌蒸汽的严苛要求。​ 分离单元配备在线干度监测仪（基于热焓法原理），每 5 秒记录一次数据，当干度低于 99.5% 时自动启动补液调节程序：通过减少进料水量（调节幅度 ±5%）和增加旋风分离器转速（提升至 14m/s），在 30 秒内将干度恢复至 99.9% 以上。这种动态调节机制确保蒸汽干度在全负荷范围内（0~105%）保持稳定。

​ 三、热原深度裂解系统：

无菌保障的终极屏障​ 热原（内毒素）是制药用纯蒸汽的关键控制指标，热原深度裂解系统通过 “高温滞留 + 实时监测” 的双重手段，实现内毒素的彻底去除与精准控制。​ 高温维持管采用 U 型盘管设计（材质 316L 不锈钢，内径 50mm），总长度经流体力学计算确定（15 米），确保 134℃饱和蒸汽在管内的滞留时间≥15 分钟。这一过程利用高温对脂多糖的破坏作用（134℃时内毒素半衰期＜1 分钟），使内毒素降解率达到＞6-log（即从 10⁶EU/ml 降至＜1EU/ml）。维持管外壁包裹高密度保温层（导热系数 λ≤0.03W/(m・K)），确保温度损失≤1℃，同时配备多点温度传感器（每 2 米 1 个），实时监测管内蒸汽温度分布（波动≤±0.5℃）。

​ 在线监测系统集成动态鲎试剂内毒素仪与红外 TOC 分析仪：

内毒素仪采用动态浊度法，每 15 分钟自动取样检测，检测限达到≤0.001EU/ml，可在 30 分钟内出具检测结果；TOC 分析仪通过 254nm 紫外氧化 - 非分散红外检测原理，实时监测蒸汽冷凝水的 TOC 值（精度 ±5ppb），确保≤500ppb。两台仪器均具备自动校准功能（每日用标准品校准一次），数据直接上传至 DCS 系统，形成不可篡改的电子记录，满足 FDA 对无菌工艺的实时监控要求。​ 系统还配备内毒素挑战测试接口，可定期（每季度）进行 3×10⁶EU/ml 的内毒素负载测试，验证系统的热原去除能力。测试过程中，内毒素浓度从挑战值降至 0.001EU/ml 的时间＜10 分钟，远超 EP 9.0 注射用水标准要求。

​ 四、工业级性能参数与运行特性​

该设备的性能参数围绕制药行业连续生产需求设计，兼顾高产出、高品质与高稳定性三大核心指标。​ 蒸汽产量达到 8000L/h（以冷凝水计），并支持 0~105% 的无级调节（400~8400L/h），可满足从间歇式灭菌到连续 SIP（在线灭菌）的多样化需求。调节响应时间＜10 秒，当用水负荷突然变化时（如增加 50%），系统能在 1 分钟内稳定产出符合质量标准的蒸汽，避免对生产节奏造成影响。​ 蒸汽品质实现全方位突破：干度≥99.9%（传统设备平均 97%）、过热度≤3℃、不凝性气体含量≤0.5%（体积分数），均优于 EN 285 灭菌标准。热原控制达到≤0.0005EU/ml（实测值），超越 EP 9.0 对注射用水的要求（≤0.25EU/ml），确保蒸汽接触的药品和医疗器械无热原污染风险。​ 能源效率方面，电加热系统的电能转化率≥99%（传统燃气锅炉仅 85% 左右），单位蒸汽能耗≤0.7kW・h/kg，较同产能燃气设备节能 50% 以上。设备启动速度快，从冷机状态（室温 25℃）升至满负荷产出仅需≤12 分钟（传统设备需 30 分钟以上），可快速响应生产紧急需求。​ 运行稳定性通过多项技术保障：连续运行 8000 小时无故障（MTBF），蒸汽压力波动≤±0.02MPa，温度波动≤±0.5℃，确保灭菌过程的一致性和可靠性。设备还具备自动负荷跟随功能，能根据下游用汽设备的实时需求（如灭菌柜的加热 - 保温 - 冷却周期）自动调节产汽量，避免蒸汽管网压力剧烈波动。

​ 五、cGMP 合规设计亮点​

设备的设计完全遵循 cGMP 规范要求，从材质选择到数据管理构建全链条合规保障体系。

​ 零污染结构设计体现在三个层面：

与蒸汽和水接触的所有部件均采用 316L 不锈钢（含管道、阀门、容器），内表面经电化学抛光处理（Ra≤0.4μm），符合 ASME BPE SF-4.3 表面光洁度标准；焊缝采用自动轨道焊接技术（ID/OD 双面成型），焊道凸起高度≤0.8mm，符合 ASME BPE SD-3 焊接规范，通过内窥镜检测确认无死角和氧化皮；密封材料选用 FDA 认证的 PTFE 和 EPDM，在 134℃高温下不释放有害物质（通过 USP<88> 生物相容性测试）。

​ 防倒吸系统采用 “双 PTFE 疏水滤器 + 蒸汽屏障阀” 的双重保护：

疏水滤器（0.22μm）安装在冷凝水排放管路上，防止外界污染物通过冷凝水管道倒吸进入系统；蒸汽屏障阀在设备停机时自动开启，释放少量蒸汽形成正压屏障（压力≥0.05MPa），彻底阻断污染物侵入路径。排污系统采用自动脉冲排污设计，每次排污时间≤3 秒（减少蒸汽损失），同时设定每日 SIP 程序（134℃/30min），对整个系统进行灭菌处理，确保内部微生物总数＜1CFU/100ml。​ 数据完整性方面，控制系统采用西门子 PCS7 DCS 系统（配备冗余 CPU 和电源），所有操作参数（温度、压力、流量、内毒素值等）每 1 秒采集一次，存储周期≥10 年。

系统完全符合 21 CFR Part 11 规范：

具备电子签名功能（三级权限管理）、不可删除的审计追踪（记录所有参数修改、登录退出、报警处理操作）、数据加密传输（AES-256 算法）。验证支持体系包括温度 / 压力分布验证（9 点测试，±1℃均匀性）、内毒素挑战测试（3×10⁶EU/ml 负载下的降解曲线）、PQ 性能确认（连续 28 天运行数据），可提供完整的验证文件包（DQ/IQ/OQ/PQ）。​

六、节能技术突破与成本优化

​ 设备通过多项创新技术实现能源高效利用，较传统设备降低运行成本 40% 以上，同时减少环境影响。

​ 废热回收系统采用三级热量利用：

一级回收浓水余热（温度 80-90℃），通过板式换热器（传热面积 20㎡）预热进水（从 25℃升至 60℃），节能率达 18%；

二级回收蒸汽冷凝水热量（134℃），通过闪蒸罐产生 0.3MPa 的低压蒸汽，用于设备自身的伴热系统；

三级回收电加热元件的辐射热，通过保温层内的热反射板将热量导回蒸发腔，减少热损失（散热损失≤2%）。​

智能配电系统结合峰谷电价政策优化运行：

在谷电时段（如 22:00-6:00），利用 10m³ 储热罐（工作温度 150℃）储存热能（蓄热功率 500kW），在峰电时段减少电加热管投入数量，通过储热罐释放的热量维持产汽量，可降低电费成本 30%。系统还具备电网负荷监测功能，当电网负荷过高时自动降低功率输出（响应时间＜10 秒），避免触发峰值电价。​ 模块休眠技术针对低负荷工况优化能耗：当产汽量降至 50% 以下时，系统自动关闭 50% 的加热组和循环泵，进入节能休眠模式，此时待机能耗≤5kW（传统设备待机能耗≥20kW）。休眠状态下，关键参数（如温度、压力）仍保持监测，可在 3 分钟内快速唤醒至满负荷运行，兼顾节能与快速响应需求。​

七、制药行业应用场景与适配性​

设备凭借优异的性能和合规性，广泛应用于制药行业的各类无菌工艺，尤其适配高要求的生物制药领域。​ 在生物制药生产中，为 20,000L 生物反应器的 SIP（在线灭菌）提供核心蒸汽源。反应器灭菌需要蒸汽干度＞99.5%、压力稳定性 ±0.02MPa，该设备通过精准的干度控制和压力调节，确保灭菌过程中温度分布均匀（±1℃），达到 121℃/30min 的灭菌效果（F0 值≥30）。某单抗生产车间应用该设备后，反应器无菌合格率从 98% 提升至 100%。​

无菌制剂生产中，用于冻干机隧道灭菌和灌装线 SIP：

隧道烘箱的传送带灭菌要求蒸汽过热度≤3℃（避免玻璃容器炸裂），设备的二级精馏系统可将过热度稳定控制在 2℃以内；灌装线的管道和阀门 SIP 需要蒸汽无热原（≤0.001EU/ml），通过热原深度裂解系统确保内毒素指标达标，满足冻干制剂的无菌要求。​ 医疗器械灭菌领域，为大型脉动真空灭菌柜（容积≥30m³）提供符合 EN 285 标准的蒸汽。灭菌柜的脉动真空阶段要求蒸汽中不凝性气体≤1%，设备的真空脱气和排气系统可将不凝性气体含量控制在 0.5% 以下，确保灭菌柜的抽真空效率和灭菌效果。某医疗器械厂使用该设备后，灭菌周期缩短 15%，能耗降低 40%。​ 公用系统中，作为多效蒸馏水机（MED）的热源蒸汽。MED 对蒸汽品质要求严格（TOC≤500ppb），设备产出的纯蒸汽冷凝水 TOC 稳定在 300ppb 以下，可直接作为 MED 的进料水预热热源，提高蒸馏水机的产水效率（提升 10%）。​

八、安全冗余设计与风险控制​

设备采用多层次安全防护体系，针对各类潜在风险设置冗余保护措施，确保运行安全性和可靠性。​

过压保护系统配备三重安全机制：

机械安全阀（起跳压力 0.55MPa，符合 ASME BPVC Section VIII 标准）、电磁泄压阀（响应时间＜0.1 秒）、PLC 联锁停机程序（压力＞0.6MPa 时触发）。三重保护的动作压力依次递增（差值 0.05MPa），形成阶梯式防护，避免单一保护失效导致的安全事故。​

缺水干烧防护采用高精度雷达液位计（测量精度 ±1mm）与备用电极探头（3 点式）的双重监测：

雷达液位计实时监测蒸发器液位，当低于设定值 10% 时发出预警；低于 20% 时，电极探头触发联锁，立即切断加热电源并启动声光报警。液位计与电极探头分别连接至不同的 PLC 输入模块，确保信号传输的独立性和可靠性。

​ 微生物污染防控除常规的高温灭菌外，还配备臭氧备用系统：

当在线微生物监测超标（＞1CFU/100ml）时，自动启动臭氧发生器（浓度 1ppm），对系统内部进行循环消毒（30 分钟），臭氧残留通过紫外灯（254nm）分解（残留量≤0.01ppm），避免对蒸汽品质造成影响。

​ 电网波动应对采用 10kV 高压变频器（稳压精度 ±1%）与柴油发电机无缝切换系统：

当电网电压波动超过 ±10% 时，变频器自动调节输出电压；若发生断电，柴油发电机在 15 秒内启动并供电，确保设备无间断运行（支持 30 分钟应急运行），特别适合疫苗等连续生产工艺。
