以下从技术特性、系统构成等方面展开详细阐述；

​ 一、纯蒸汽的质量标准与核心参数

​ 纯蒸汽与工业蒸汽的本质区别在于其化学成分的纯净度，其质量需通过多项关键指标进行界定，这些指标直接影响无菌工艺的有效性。​

（一）核心质量指标​

干度：指蒸汽中干饱和蒸汽的质量占比，要求≥95%。若干度过低（如＜90%），会导致灭菌过程中温度分布不均，出现冷点（温度低于灭菌温度），增加微生物存活风险。5000L/h 设备通过高效汽液分离装置，可将干度稳定控制在 97%-99%，确保灭菌效果均匀。​

不凝性气体含量：指蒸汽中混入的空气、二氧化碳等非 condensable 气体，要求≤3.5%（体积分数）。不凝性气体会在被灭菌物体表面形成气膜，阻碍热量传递，导致灭菌时间延长。设备通过精准的排气设计（每小时排气量为产汽量的 5%-8%），将不凝性气体含量控制在 2% 以下。

​ 电导率：反映蒸汽冷凝水的纯度，要求≤1.3μS/cm（25℃），与制药用水的纯化水标准一致。这意味着纯蒸汽在产生过程中不能接触任何污染物，其进料水必须为符合标准的纯化水，且设备与蒸汽接触的部件需采用惰性材料。

​ 重金属与热原：蒸汽冷凝水需符合重金属限量要求（如铅≤0.1ppm），且无热原（内毒素≤0.25EU/ml）。这要求设备的材质选择和内部处理工艺必须避免重金属溶出和热原产生，通常采用 316L 不锈钢并进行钝化处理。​

（二）关键运行参数​ 产汽量：5000L/h（以冷凝水计），可在 4000-5500L/h 范围内调节，满足不同工况下的用汽需求。调节精度 ±5%，通过进料水流量与加热功率的联动控制实现。

​ 工作压力：0.3-0.5MPa（表压），对应饱和蒸汽温度 133-151℃。压力波动≤±0.02MPa，确保蒸汽温度稳定，避免因压力波动导致的灭菌温度波动。​ 能耗指标：单位产汽耗热量≤680kcal/kg，较传统盘管式蒸汽发生器节能 10%-15%，这得益于强制循环蒸发技术的高效传热设计。

​ 进料水要求：必须为纯化水（电导率≤1.3μS/cm，TOC≤500ppb），进水温度 40-80℃（预热后），以降低蒸发所需的热量消耗。

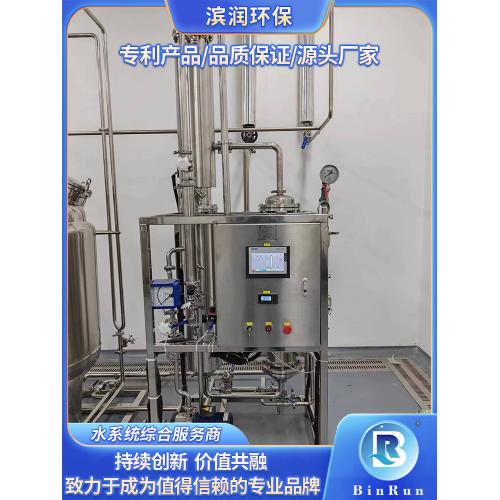

​ 二、设备系统构成与工艺流程​

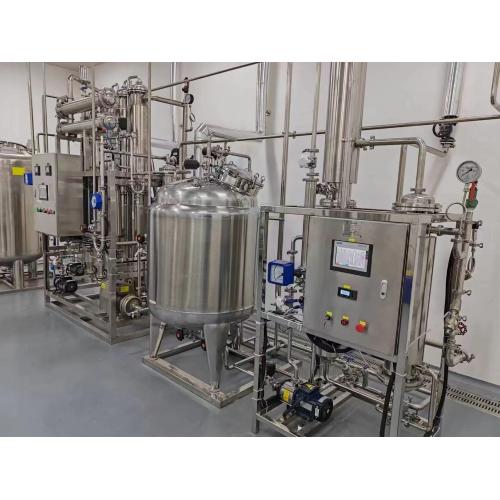

5000L/h 纯蒸汽发生器采用模块化设计，由进料预处理、蒸发系统、汽液分离、蒸汽过热（可选）及控制系统等组成，各模块协同工作实现纯蒸汽的高效产出。​

（一）进料水预处理单元​ 该单元的作用是将纯化水进一步处理，确保其满足纯蒸汽发生器的进料要求，同时回收冷凝水的热量，降低能耗。​

预热器：采用板式换热器（材质 316L 不锈钢），利用纯蒸汽的冷凝水（温度 130-150℃）加热进料纯化水，将其温度从常温（20-25℃）提升至 60-80℃，回收热量约 30%，降低后续蒸发的能耗。换热器的传热面积根据产汽量计算，5000L/h 设备通常配备 15-20㎡的板式换热器，压力降控制在 0.05MPa 以内。

​ 精密过滤：在进料水进入蒸发器前，通过 0.22μm 折叠滤芯（材质 PES）进行过滤，去除纯化水中可能存在的微小颗粒（如管道腐蚀产物、树脂碎片），避免这些颗粒进入蒸发器后形成杂质，影响蒸汽纯度。过滤器外壳为 316L 不锈钢，配备压差变送器（报警阈值 0.1MPa），提示滤芯更换。​

流量控制：采用变频离心泵（材质 316L）输送进料水，配合电磁流量计（精度 ±0.5%）和调节阀，实现进料水流量的精准控制（4000-5500L/h）。流量信号与蒸发器液位联动，当液位过高时减少进料，过低时增加进料，维持液位稳定在设定值（±5%）。​

（二）强制循环蒸发系统​ 这是纯蒸汽产生的核心单元，通过燃料燃烧或电加热产生的热量将进料水蒸发为蒸汽，采用强制循环方式提高传热效率和蒸汽质量。​ 蒸发器：采用立式列管式结构（材质 316L 不锈钢），换热管内径 12-15mm，长度 2-3m，总传热面积 50-60㎡。进料水在循环泵的驱动下（流速 2-3m/s）在管内流动，壳程通入加热介质（如工业蒸汽、天然气燃烧烟气），通过管壁将热量传递给管内的水，使其部分蒸发为蒸汽。强制循环的设计确保管内水流速较高，避免局部过热导致的结垢和干烧。

​ 加热系统：根据能源类型不同可分为蒸汽加热和电加热两种。蒸汽加热型采用工业蒸汽（压力 0.6-0.8MPa）作为热源，通过控制阀调节加热蒸汽流量，控制蒸发速率；电加热型配备总功率 300-400kW 的电加热管（材质 Incoloy 800），采用分段控制（每段 50kW），实现加热功率的平滑调节。两种类型均能将蒸发器内的水加热至对应压力下的饱和温度。​ 循环泵：采用卧式离心泵（材质 316L），流量为产汽量的 5-8 倍（25-40m³/h），扬程 30-40m，确保蒸发器内的水形成强烈的循环流动。泵的机械密封采用无接触式设计（如波纹管机械密封），避免泄漏污染。​

（三）汽液分离与净化单元​ 从蒸发器产生的是汽水混合物，需通过多级分离和净化处理，才能得到符合标准的纯蒸汽。​ 一级分离：采用离心式分离器，汽水混合物以 10-15m/s 的速度进入分离器，在离心力作用下，水滴被甩向器壁并沿壁流下（作为浓缩水排出），初步分离后的蒸汽进入二级分离。该级分离可去除 90% 以上的液态水，蒸汽干度提升至 95% 以上。​ 二级分离：采用波纹板式分离器，利用折流效应进一步分离蒸汽中残留的微小液滴（粒径≥10μm）。波纹板的间距为 5-8mm，蒸汽流速控制在 2-3m/s，通过多次改变流动方向，使液滴附着在板面上并汇聚流下。经二级分离后，蒸汽干度可达 97% 以上，不凝性气体含量降至 3% 以下。​ 超精过滤：在蒸汽出口处安装 0.22μm 烧结金属过滤器（材质 316L），过滤精度可达 0.22μm，去除蒸汽中可能残留的微小颗粒和微生物，确保蒸汽的无菌性。过滤器的过滤面积根据蒸汽流量计算（5000L/h 设备通常为 0.5-0.8㎡），压力降≤0.03MPa，避免对蒸汽输送造成过大阻力。​

（四）辅助系统​ 浓缩水排放系统：蒸发器内的水在蒸发过程中会逐渐浓缩，当总溶解固体（TDS）达到进料水的 3-5 倍时，需排出部分浓缩水（排放量为进料量的 10%-15%），避免结垢。排放管路上安装电导率仪，当浓缩水电导率超过设定值（如 10μS/cm）时，自动打开排放阀，同时补充新鲜纯化水。​ 不凝性气体排放系统：在蒸发器和分离器的顶部设置自动排气阀，根据不凝性气体的积聚情况定期排气（通常每 15-30 分钟排气一次，每次 3-5 秒）。排气阀的开启由温度传感器控制，当检测到局部温度低于饱和温度 2-3℃时，判断为不凝性气体积聚，自动开启排气。​ 冷凝水回收系统：纯蒸汽在使用后（如灭菌后）会冷凝为水，这部分冷凝水水质优良（电导率≤1.3μS/cm），可通过回收泵输送至预热器，作为进料水的预热热源，实现能量的循环利用。回收系统配备止回阀和过滤器，防止污染物流回设备。

​ 三、关键技术与质量控制

​ 5000L/h 纯蒸汽发生器通过多项核心技术的集成应用，确保产出的纯蒸汽质量稳定达标，同时实现高效、安全运行。​

（一）高效传热与防结垢技术​ 强制循环与湍流设计：蒸发器内的水流速控制在 2-3m/s，形成湍流状态（雷诺数＞10000），提高传热系数（可达 2000-3000W/(㎡・K)），较自然循环蒸发器提升 50% 以上。湍流还能减少水垢在管壁的沉积，延长清洗周期（从传统的 1 个月延长至 2-3 个月）。​ 在线防垢监测：在蒸发器出口安装在线浊度仪和电导率仪，实时监测浓缩水的水质变化。当浊度突然升高或电导率异常波动时，系统判断为可能结垢，自动增加浓缩水排放量（至进料量的 20%）并发出报警，提示操作人员进行检查。​ 化学清洗与钝化：设备配备自动清洗系统（CIP），可定期用柠檬酸溶液（浓度 2%-3%，温度 80-90℃）循环清洗（时间 60-90 分钟），去除水垢和金属氧化物。清洗后需进行钝化处理（用 8%-10% 硝酸溶液循环 30 分钟），在金属表面形成钝化膜，防止腐蚀和污染物附着。​

（二）蒸汽纯度保障技术​ 材质控制：与蒸汽和进料水接触的所有部件均采用 316L 不锈钢（含蒸发器、分离器、管道、阀门），其铬镍含量高（铬 16%-18%，镍 10%-14%），具有优异的耐腐蚀性和抗高温氧化性。表面粗糙度 Ra≤0.8μm（电化学抛光），避免微生物滋生和污染物吸附。​ 密封材料：采用硅橡胶或氟橡胶（如 Viton），符合 USP<88> 生物相容性要求，在高温（150℃以上）下不释放有害物质。密封结构设计为无死角，避免蒸汽泄漏和外界污染。​ 排气优化：通过计算流体动力学（CFD）模拟，优化分离器和蒸发器的排气口位置和尺寸，确保不凝性气体能够顺畅排出。在蒸汽输送管道的末端和***低点也设置排气阀，避免不凝性气体在使用点积聚。

​ （三）安全与控制系统​ 压力安全控制：配备多级压力保护装置，包括安全阀（起跳压力为工作压力的 1.1 倍）、压力变送器和紧急停车系统。当系统压力超过设定值 10% 时，安全阀自动起跳泄压；超过 20% 时，紧急停车系统启动，切断加热源并关闭进料阀。​ 温度控制：采用 PID（比例 - 积分 - 微分）控制算法，通过调节加热功率或加热蒸汽流量，将蒸发器内的温度控制在设定值 ±1℃范围内。温度传感器采用铂电阻（PT100，精度 ±0.1℃），安装在蒸发器中部和蒸汽出口处，实时监测温度变化。​ 液位控制：蒸发器内的液位通过差压式液位计（精度 ±2mm）监测，采用三冲量控制（液位、进料流量、蒸汽流量），确保液位稳定在设定范围（通常为蒸发器高度的 1/3-1/2）。当液位低于***低限值时，自动停止加热并发出报警，防止干烧；高于***高限值时，减少进料并增加浓缩水排放。​ 自动化系统：采用 PLC（可编程逻辑控制器）+ 触摸屏控制，可显示实时运行参数（压力、温度、流量、液位等）、历史趋势曲线（近 30 天）和故障报警记录。支持远程监控（通过以太网或 4G 模块），可与工厂 MES 系统对接，实现数据的集中管理和分析。

​ 四、运行管理与验证​

5000L/h 纯蒸汽发生器的运行管理需严格遵循 GMP 规范，通过完善的维护计划和验证体系，确保设备持续稳定运行和蒸汽质量达标。​

（一）日常运行参数监控​ 每小时记录关键参数：包括产汽量、工作压力、蒸汽温度、进料水流量、浓缩水排放量、蒸汽干度（通过在线检测仪）、不凝性气体含量（通过取样检测）。这些数据需存档保存至少 5 年，以备审计查询。​ 定期取样检测：每天从蒸汽出口取样（冷凝后），检测电导率、TOC、微生物；每周检测不凝性气体含量和干度；每月检测重金属和内毒素。检测结果需符合相关标准，如有超标，需立即停机排查原因并采取纠正措施。​ 能耗监控：记录每日的能源消耗（如蒸汽用量、电耗），计算单位产汽能耗，当能耗突然升高 10% 以上时，需检查是否存在传热效率下降（如结垢）或泄漏问题。​

（二）预防性维护计划​ 每日维护：检查设备有无泄漏（蒸汽、水、冷凝水），阀门开关是否灵活，仪表显示是否正常，清洁设备表面。​ 每周维护：清洗 0.22μm 蒸汽过滤器（反向冲洗），检查安全阀的灵活性（手动起跳一次），检查密封件有无老化迹象。​ 每月维护：校准压力变送器、温度传感器、流量计等仪表（使用标准器具），检查循环泵的运行声音和振动（振动速度≤2.8mm/s），更换精密过滤器滤芯。​ 每季度维护：检查蒸发器和分离器的内部情况（通过人孔），清除可能的沉积物，检查加热管有无结垢或腐蚀，测试紧急停车系统的响应时间（应＜1 秒）。​ 每年维护：进行全面的拆机检查，更换老化的密封件和阀门，对 316L 不锈钢部件进行钝化处理，重新验证设备的性能参数（如产汽量、干度、能耗）。​

（三）设备验证​ 设计确认（DQ）：

在设备采购前，需确认其设计符合用户需求（URS）和相关标准（如 ASME BPE）。验证内容包括材质选择、结构设计、产能、纯度指标、安全性能等，形成 DQ 报告并存档。​ 安装确认（IQ）：设备安装完成后，确认安装过程符合设计要求，包括设备就位、管道连接、仪表校准、电气接线等。需检查所有与水和蒸汽接触部件的材质证明（如 316L 不锈钢的材质报告）、焊接记录（如焊缝的 X 射线检测报告），确保安装质量。​ 运行确认（OQ）：测试设备的各项功能，包括控制系统的准确性（如温度控制精度）、安全装置的有效性（如安全阀起跳压力）、蒸汽质量的稳定性（在不同负荷下测试干度、不凝性气体含量等）。OQ 需证明设备在设计范围内的所有运行条件下均能正常工作。​ 性能确认（PQ）：在正常生产条件下连续运行 3 批，每批运行 8 小时，期间持续监测蒸汽质量（电导率、干度、不凝性气体等）和设备性能（产汽量、能耗等）。PQ 需证明设备能够稳定产出符合标准的纯蒸汽，且性能参数在可接受范围内。​

（四）常见故障处理​ 蒸汽干度不足：可能原因是汽液分离效果下降（如分离器内的波纹板堵塞）或进料水流量过大。处理方法：拆开分离器清理波纹板，调整进料水流量至设定值。​ 不凝性气体含量超标：可能是排气阀故障或排气频率不足。处理方法：检查排气阀是否堵塞或泄漏，增加排气频率（如从每 30 分钟一次改为每 15 分钟一次）。​ 电导率超标：可能是进料水质量不合格、设备内部污染（如腐蚀）或蒸汽过滤器失效。处理方法：检测进料水的电导率和 TOC，如不合格则暂停使用并排查纯化水系统；检查设备内部有无腐蚀，必要时进行钝化处理；更换蒸汽过滤器滤芯。​ 压力波动过大：可能是加热源不稳定（如工业蒸汽压力波动）或控制系统故障。处理方法：稳定加热源压力，检查 PID 控制器的参数设置，必要时重新校准。

​ 五、应用场景与技术优势

​ 5000L/h 纯蒸汽发生器凭借其稳定的性能和高纯度的蒸汽产出，在多个领域发挥着关键作用，其技术优势使其成为无菌工艺的理想选择。​

（一）典型应用场景​ 无菌药品生产：用于西林瓶、安瓿瓶的灭菌（隧道烘箱）、胶塞的灭菌（灭菌柜）、无菌灌装线的空间消毒（VHP 发生器的蒸汽源）。在某生物制药厂的疫苗生产车间，该设备产出的纯蒸汽确保了灭菌过程的可靠性，产品无菌合格率达到 100%。​ 生物技术实验室：为发酵罐的灭菌（实罐灭菌）、培养基的灭菌提供蒸汽。由于纯蒸汽无热原和污染物，避免了对微生物发酵的干扰，某生物实验室使用该设备后，发酵产物的纯度提升了 5%。
