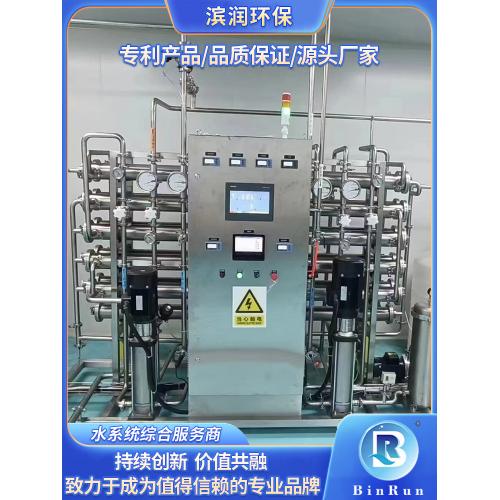

小型医疗纯化水设备 医用试剂注射用水设备

医用试剂生产领域，注射用水的质量直接关系到药品的安全性和有效性，是医药产品质量的生命线。新疆 3000L/h 医用试剂注射用水设备严格遵循《中国药典》、美国药典（USP）、欧洲药典（EP）等国内外权威标准进行设计与制造，致力于为医用试剂生产提供稳定、可靠、高品质的注射用水，确保每一滴产出的水都满足无菌、无热原、高纯度的严苛要求 。以下将从核心工艺流程、关键技术参数、设备特点、维护要点等方面，对该设备工艺进行全面且详细的阐述。

​ 一、核心工艺流程：多级净化确保水质卓越​

（一）预处理系统：原水净化的基础屏障​ 预处理系统作为整个工艺的起始环节，承担着去除原水中大部分杂质、降低后续处理单元负荷的重要任务，其处理效果直接影响到核心净化工艺的运行效率和产水质量 。​

1. 多介质过滤器：该过滤器内部采用科学的分层装填结构，上层填充粒径 0.5 - 1.2mm 的精制石英砂，中层装填粒径 1 - 2mm 的无烟煤，底层铺设鹅卵石作为承托层 。当原水自上而下流经过滤层时，石英砂凭借其细小的颗粒间隙和较大的比表面积，通过拦截、沉淀和吸附作用，能够有效去除水中粒径 5 - 10μm 的悬浮物、泥沙、铁锈等大颗粒杂质 。无烟煤进一步吸附水中残留的有机物和部分色素，同时辅助拦截漏过石英砂层的微小颗粒 。通过多介质过滤器的处理，可将原水的污染指数（SDI）降低至≤4，为后续处理创造良好条件 。该过滤器配备自动反冲洗系统，当进出口压差达到设定值（如 0.05 - 0.1MPa）或运行时间达到设定周期（如 48 - 72 小时）时，启动气水联合反冲洗程序，使滤料恢复过滤性能 。​

2. 活性炭过滤器：选用碘值≥1000mg/g 的优质椰壳活性炭作为过滤介质，其发达的微孔结构和巨大的比表面积（可达 1000 - 1500m²/g）赋予其强大的吸附能力 。在医用试剂注射用水处理中，活性炭过滤器主要有两大功能：一是利用活性炭的还原性，将原水中具有强氧化性的余氯还原为氯离子，防止余氯对后续反渗透膜造成氧化破坏，确保出水余氯含量≤0.1mg/L ；二是高效吸附水中的有机物、色素、异味物质以及部分重金属离子，降低水中总有机碳（TOC）含量至≤0.5ppm，有效减少有机物对后续工艺和药品质量的潜在影响 。为保证活性炭的吸附效果，该过滤器设置定期反冲洗程序，并根据活性炭的吸附饱和度，每 6 - 12 个月更换一次活性炭 。​

3. 软化器（可选）：当原水硬度＞0.1mmol/L 时，需配置软化器对原水进行软化处理 。软化器内装填强酸性钠型阳离子交换树脂，通过离子交换反应，将水中的钙、镁离子与树脂中的钠离子进行置换，从而降低水的硬度，防止在反渗透膜表面形成水垢，保障反渗透系统的稳定运行和高效脱盐性能 。树脂再生周期一般为 1 - 2 天，再生过程采用浓度为 5% - 10% 的氯化钠溶液进行逆向冲洗，使树脂恢复交换能力 。​

4. 精密过滤器：采用 5μm 孔径的聚丙烯（PP）熔喷滤芯，作为反渗透系统的***后一道保护屏障，能够拦截预处理过程中残留的微小颗粒杂质，如破碎的滤料、絮凝体等，防止颗粒物划伤反渗透膜表面，确保反渗透膜在良好的条件下高效运行 。滤芯根据进水水质和运行时间，每 3 - 6 个月更换一次，并设置压差报警装置，当过滤器进出口压差超过 0.07MPa 时，提示更换滤芯 。​

（二）核心净化工艺：深度脱盐的关键环节​ 核心净化工艺由双级反渗透（RO）和电去离子（EDI）组成，是实现原水深度脱盐、制备高纯度注射用水的核心步骤 。​

1. 双级反渗透（RO）​

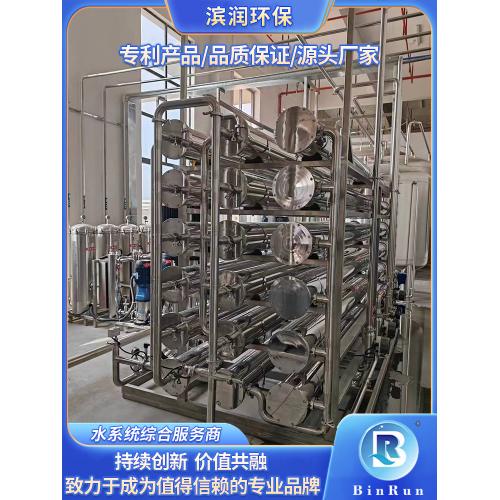

• 一级 RO：一级反渗透系统作为深度脱盐的首道工序，采用国际知名品牌的高效卷式反渗透膜，如美国陶氏 FILMTEC BW30 - 400，其脱盐率≥95% 。通过合理配置膜元件数量和排列方式，在保证产水质量的前提下，实现 60 - 75% 的回收率，有效降低二级反渗透系统的处理负荷 。在高压泵（采用 316L 不锈钢材质，提供 1.0 - 1.5MPa 的稳定进水压力）的作用下，原水在反渗透膜表面进行分离，水分子透过膜进入产水侧，而溶解盐类、有机物、细菌、病毒等杂质被截留，产出电阻率≥1MΩ・cm、电导率≤20μS/cm 的初步净化水 。​

• 二级 RO：二级反渗透系统对一级 RO 产水进行进一步深度脱盐处理，进一步去除水中残留的离子和杂质，使产水水质得到显著提升 。经过二级 RO 处理后，产水电阻率进一步提高，为后续 EDI 处理提供高质量的进水 。双级反渗透系统的协同工作，有效降低了水中的离子含量，为 EDI 系统实现超纯水质奠定了坚实基础 。​

2. 电去离子（EDI）：EDI 技术是该设备实现高纯度产水的核心技术之一，它将电渗析与离子交换树脂技术有机结合，通过在直流电场作用下，使离子交换树脂对水中离子进行吸附和迁移，同时利用水电解产生的氢离子和氢氧根离子对树脂进行连续再生，实现了无需化学再生的连续深度除盐 。该技术可将水中的残余离子连续去除，使产水电阻率≥15MΩ・cm，接近超纯水标准 。相比传统的离子交换工艺，EDI 技术不仅避免了化学再生过程中产生的二次污染问题，还大幅降低了运行成本，提高了水的利用率，具有高效、环保、稳定等显著优势 。​

（三）后处理与灭菌系统：保障水质安全的***后防线​

1. 紫外线杀菌（UV）：采用波长为 254nm 的低压汞灯作为紫外线杀菌光源，根据水流量精确配置灯管功率和数量，确保水流在杀菌器内的紫外线照射剂量≥40mJ/cm² 。紫外线通过破坏微生物的 DNA 或 RNA 结构，使其失去繁殖和生存能力，对细菌、病毒、真菌等微生物的杀灭率≥99.9% 。紫外线杀菌器采用管道式结构，水流以层流状态通过杀菌器，确保紫外线能够均匀照射到每一滴水，有效杀灭水中残留的微生物，防止在储存和使用过程中微生物滋生 。​

2. 终端过滤：安装 0.22μm 孔径的疏水性聚偏二氟乙烯（PVDF）或聚醚砜（PES）滤膜作为终端过滤器，该滤膜具有孔径均匀、过滤效率高、化学稳定性好等特点，能够有效拦截水中残留的微小颗粒杂质、细菌、真菌孢子以及部分病毒等，确保终端出水达到无菌、无颗粒的高标准，颗粒物含量＜1ppt 。​

3. 氮气密封储罐：采用 316L 不锈钢材质制造无菌储水罐，内壁进行抛光处理，表面粗糙度 Ra≤0.4μm，有效防止微生物附着和滋生 。储罐配备保温夹套，通过循环热水维持水温在 80 - 85℃，高温环境能够有效抑制微生物生长 。同时，设置氮气密封系统，持续通入高纯氮气（纯度≥99.99%），在水面上方形成氮气层，隔绝空气，防止氧气和微生物进入储罐，确保储存过程中注射用水的质量稳定 。​

（四）分配系统：确保用水全程安全可靠​

1. 循环回路：分配管道采用 316L 不锈钢或惰性材料（如 PVDF），设计为循环回路结构，水流保持连续循环状态，流速≥1.2m/s，避免出现水流死角 。这种设计能够有效防止微生物在管道内壁附着生长，确保输送到各用水点的注射用水始终保持高质量 。​

2. 在线监测：在分配系统中设置全面的在线监测装置，实时检测电导率、TOC、内毒素、微生物等关键指标 。一旦发现水质异常，系统立即发出声光报警，并自动采取相应措施，如停止供水、启动设备维护程序等，确保提供给医用试剂生产的注射用水始终符合标准 。同时，监测数据自动存储，支持数据追溯与审计，满足 GMP 对生产数据可追溯性的严格要求 。​

二、关键技术参数：量化设备性能与能力​

​
