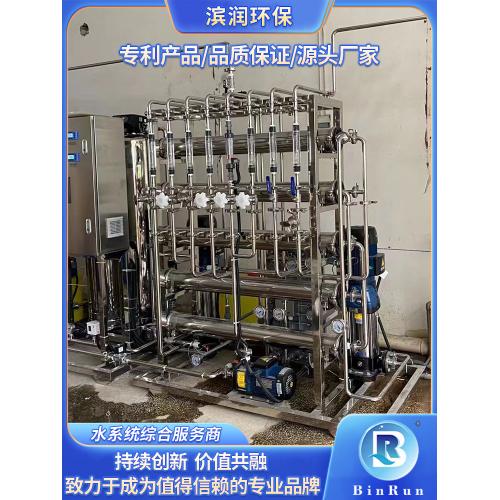

8000L/h 医疗级纯化水设备 GMP 合规技术方案

（满足 ChP/USP/EP 标准，适配生物制药、细胞治疗等高精领域）

一、系统核心设计理念与架构创新

8000L/h 医疗级纯化水设备以 “零生物膜风险” 和 “全生命周期数据追溯” 为核心，采用双系列模块化架构（2×4000L/h 独立单元），单系列故障时另一系列可承载 100% 负荷，实现 99.9% 系统可用性。设计严格遵循 ISPE BASG 第四版《水与蒸汽系统》指南及 ASME BPE-2022 ***新标准，关键工艺参数通过 CFD（计算流体力学）模拟优化，确保流体无死角、消毒无盲区。



技术优势：



1. 冗余设计：双 RO 机组、双 EDI 模块、双循环泵配置，支持在线切换维护，避免生产中断；
2. 合规前置：从材料选型到自动化控制全流程嵌入 GMP 风险点，预留 CSV（计算机化系统验证）接口；
3. 能效优化：采用能量回收技术（ERD）与磁悬浮泵组，吨水能耗降低 35%，符合 EU GMP Annex 20 绿色生产要求。

二、全流程工艺系统详解

（一）智能化预处理单元

1. 多级过滤系统



• 原水箱（30m³）：
  316L 不锈钢材质，内壁电抛光（Ra≤0.5μm），配备：
  • 紫外线杀菌灯（254nm，照射剂量≥40mJ/cm²），抑制原水微生物增殖；
  • 超声波液位计（精度 ±2mm），联动原水泵实现恒压供水。
• 多介质过滤器（直径 2.2m×2 台）：
  填充石英砂（0.8-1.2mm）与磁铁矿（1.2-1.6mm），滤速 10m/h，反洗采用气水混合冲洗（气冲强度 15L/(m²・s)，水冲强度 8L/(m²・s)），出水浊度≤0.1NTU，SDI≤4。
• 活性炭过滤器（直径 2.0m×2 台）：
  椰壳活性炭（碘吸附值≥1100mg/g），接触时间≥20 分钟，配置 ORP 在线监测（报警值≥200mV），确保余氯去除率≥99.9%，同时吸附分子量＞300 的有机物（COD 去除率≥40%）。
• 软化器（全自动钠离子交换器）：
  食品级强酸阳离子树脂（钠型，交换容量≥2000mmol/L），双罐并联运行（一用一备），再生周期根据硬度（钙镁离子≤50ppm 时，72 小时 / 次），出水硬度≤0.5ppm，配备浓盐水回收装置（回收率≥80%）。



2. 双级 RO 系统



• 一级 RO：
  6 芯 / 压力容器（直径 8 寸），采用海德能 ESPA2-LD 抗污染膜（脱盐率≥99.5%，回收率≤75%），配置浓水调节阀（精度 ±1%），通过阻垢剂自动投加系统（频率控制式计量泵）防止 CaCO₃结垢（Langelier 指数≤0）。
• 二级 RO：
  杜邦 Filmtec XFRLE-440i 低硼膜（脱硼率≥95%，适应 USP 对硼元素≤0.2ppm 的严苛要求），进水端设置 pH 调节装置（碳酸氢钠溶液，控制 pH 6.5-7.0），产水电导率≤1μS/cm（25℃）。



3. EDI 深度纯化单元
西门子 Ionpure LX-Z 系列模块（处理量 4500L/h/ 台），采用恒流控制技术（电流波动≤±2%），树脂填充率≥90%（阳：阴: 惰性树脂 = 4:5:1），产水水质：



• 电阻率≥5MΩ・cm（25℃）；
• SiO₂≤20ppb（满足 EP 对硅酸盐的控制要求）；
• 无酸碱再生，符合 FDA 对化学残留零容忍原则。



4. 紫外氧化模块
ATG 双波长紫外灯（185nm+254nm），照射剂量≥40mJ/cm²，TOC 降解率≥90%（原水 TOC≤500ppb 时，产水 TOC≤50ppb），配置光强传感器（实时监测紫外灯衰减，低于 80% 额定强度时报警）。

（二）纯化水储存与分配系统（PWDS）

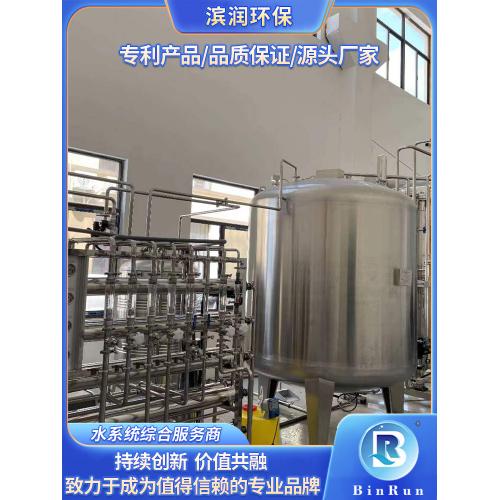

1. 储罐工程设计



• 主体参数：
  24m³ 立式储罐（长径比 2:1），316L VIM-VAR 不锈钢（真空感应熔炼 + 真空电弧重熔），内壁电抛光（Ra≤0.4μm），通过 ASME BPE 标准的表面粗糙度检测（白光干涉仪扫描，取样长度 50mm）。
• 关键附件：
  • 氮气密封系统：99.999% 高纯氮气（露点≤-70℃）维持 0.2-0.5bar 微正压，配置压力传感器（精度 ±0.1%）与流量控制器，防止 CO₂溶入导致电导率升高；
  • 3D 旋转喷淋球：316L 不锈钢材质，0.4-0.6MPa 压力下喷淋覆盖率≥99.9%（通过荧光素钠溶液验证，无盲区）；
  • 全参数传感器：温度（Pt100，±0.5℃）、压力（绝压变送器，±0.25% FS）、液位（磁致伸缩式，±1mm）集成至 DCS 系统。



2. 循环分配系统



• 管道工程：
  主管 DN100（流速 1.5-1.8m/s），支管 DN32（流速≥1.2m/s），采用全自动轨道焊接（焊缝余高≤0.1mm），100% 内窥镜检测（放大倍数≥100 倍，符合 ASME BPE SD-3.0 标准），死角控制 L/D≤1.2（使用 GEMÜ 690 型零死角隔膜阀，阀腔体积≤1.5 倍管径 ³）。
• 动力单元：
  磁悬浮离心泵（ITT Bornemann），无油润滑设计（避免润滑剂污染风险），变频控制（10-50Hz），效率曲线优化至***佳工况点（η≥85%），维护周期延长至 5 年以上。
• 消毒模块：
  • 臭氧消毒：内置式臭氧发生器（浓度 0.1-0.2ppm），CT 值≥300（臭氧浓度 × 接触时间），配置臭氧破坏器（UV 254nm，残留≤0.05ppm）；
  • 巴氏消毒：85℃热水循环（升温速率≥1℃/ 分钟），每月一次，循环时间≥60 分钟，温度均匀性≤±2℃（通过 10 个以上热电偶验证）。

三、GMP 合规性技术架构

（一）材质与建造标准

1. 金属材料控制
   • 所有接触材质通过 EN 10204 3.1 认证，316L 不锈钢晶间腐蚀测试采用 ASTM A262-E 法（16 小时煮沸，无晶间腐蚀）；
   • 管道表面处理：机械抛光（Ra≤0.8μm）+ 电化学抛光（Ra≤0.4μm），通过粗糙度仪逐段检测（每 500mm 取样一次）。
2. 非金属材料认证
   • 密封垫片：EPDM（USP Class VI 认证，121℃浸提液细胞毒性 0 级）与 PTFE（FDA 21 CFR 177.1550，溶出物 TOC≤0.3ppm）；
   • 膜元件：NSF/ANSI 61 认证，高分子材料溶出物通过 TOC 与离子色谱双重检测。
3. 可追溯性设计
   • 管道激光刻码：包含材质批号（如 316L-20250701）、焊工编号（W-007）、管线号（PW-08-01），实现从材料到安装的全链条追溯；
   • 焊接记录：自动生成焊点图谱（电流、电压、焊速曲线），与内窥镜检测报告一一对应，存储期限≥15 年。

（二）微生物控制策略

控制层级	技术措施	验证标准
物理屏障	0.2μm 疏水性 PTFE 呼吸器（储罐 / 呼吸器）	ASTM F838-20 细菌挑战测试（截留率≥99.999%）
流体力学	主管流速≥1.5m/s（Re>10⁴），支管≥0.9m/s	CFD 模拟生物膜生长临界流速验证
消毒体系	臭氧（CT 值≥300）+ 巴氏消毒（85℃×60 分钟）	生物膜清除率≥3log（ATCC 19659 菌株挑战）
实时监测	在线 ATP 生物荧光检测仪（检测限 10^-15mol）	微生物负载预警（≥50RLU 时触发消毒）

（三）计算机化系统验证（CSV）

1. 控制系统
   Rockwell PlantPAx DCS 系统，具备：
   • 四级权限管理（操作员 / 工程师 / QA / 管理员），密码策略符合 NIST SP 800-63B（复杂度≥12 位，含大小写、数字、符号，30 天强制更换）；
   • 冗余 CPU（1:1 热备），故障切换时间≤50ms，确保控制连续性。
2. 数据完整性
   • 审计追踪：记录所有用户操作（参数修改、系统登录、报警确认），包含时间戳（精确到毫秒）、操作前后值、IP 地址，支持 CSV 格式导出与全文检索；
   • 电子签名：关键操作（如消毒程序启动、数据删除）需双人复核（指纹 + 密码双因子认证），签名数据与原始数据哈希绑定，不可篡改；
   • 数据存储：OPC UA 协议对接 MES 系统，原始数据（含图谱、曲线）加密存储（AES-256 算法），服务器异地灾备，保存期限≥10 年（符合 FDA 21 CFR Part 11）。

四、性能验证（PQ）与持续合规

（一）三阶段验证策略

阶段 Ⅰ：工艺性能确认（2 周）



• 取样频率：所有使用点（≥30 个）每日全检，包含：
  • ChP 全项（电导率、TOC、微生物、硝酸盐、重金属等）；
  • USP 特项（内毒素≤0.05EU/mL，超越药典要求）；
  • EP 指标（易氧化物、不挥发物）。
• 关键测试：极端工况挑战（原水硬度 ±30%、RO 回收率 75%±5%），确认产水水质波动≤5%。



阶段 Ⅱ：系统稳定性验证（4 周）



• 高频监测：主回路（储罐出口、循环泵进口）每 2 小时取样，支路（***远使用点、***低流速点）每日取样；
• 检测项目：电导率（25℃自动补偿，≤1.3μS/cm）、TOC（≤250ppb）、微生物（≤10CFU/100ml，膜过滤法）；
• 报警测试：故意触发电导率超标（1.5μS/cm），验证系统在 10 秒内切换至不合格水排放，同时发送 SMS 通知管理员。



阶段 Ⅲ：长期性能确认（12 个月）



• 取样频率：按日常监控计划（主回路 2 次 / 周，支路 1 次 / 周），重点分析季节性波动（如夏季原水 TOC 升高对产水的影响）；
• 趋势分析：采用 SPC 统计过程控制，设定警戒线（电导率 1.1μS/cm，TOC 200ppb）与动作限（1.3μS/cm，250ppb），异常数据自动触发 OOS 调查流程。

（二）验证关键指标

项目	检测方法	标准值	检测设备
电导率	电导率仪（25℃补偿）	≤1.3μS/cm	梅特勒托利多 SevenExcellence
TOC	在线 TOC 分析仪	≤500ppb（USP）	岛津 TOC-L CPH
微生物限度	薄膜过滤法（30-35℃，5 天）	≤10CFU/100ml	赛多利斯微生物检测系统
内毒素	LAL 动态浊度法	≤0.25EU/mL	查尔斯河 PyroMark Q200

五、能效优化与智能运维

（一）节能技术创新

1. RO 系统能量回收
   配置 ERI-2000 型能量回收装置（效率≥95%），将浓水压力（1.5MPa）转换为机械能驱动高压泵，减少电机能耗 40%，吨水耗电≤0.8kWh（传统系统≥1.3kWh）。
2. 循环系统变频控制
   磁悬浮泵组根据用水流量自动调节频率（30-50Hz）：
   • 生产高峰（8000L/h）：50Hz 满负荷运行，流速 1.8m/s；
   • 非生产时段（2000L/h）：35Hz 低频运行，流速 1.2m/s，能耗降低 60%。
3. 臭氧闭环控制
   基于 ORP 传感器反馈（控制目标 250-300mV），通过 PID 算法动态调整臭氧发生量，相比传统开环系统减少 50% 臭氧消耗，同时避免残留超标风险。

（二）预测性维护体系

1. 智能传感器网络
   • 振动监测：在 RO 高压泵、循环泵安装三轴加速度传感器（采样频率 10kHz），通过傅里叶变换分析轴承故障特征频率（如外圈故障频率 108Hz），预警阈值设为 2.5mm/s；
   • 膜性能监测：实时计算 RO 膜标准化通量（校正温度、压力后），当衰减≥15% 时自动生成清洗工单；
   • 紫外灯管理：记录紫外灯累计运行时间（寿命 9000 小时），结合光强数据（低于 80% 时强制更换）。
2. AI 故障诊断
   建立 LSTM 神经网络模型，输入电导率、压力、流量等 20 + 参数，预测：
   • RO 膜结垢（准确率≥90%，提前 72 小时预警）；
   • EDI 树脂老化（通过电阻率波动幅度判断，误差≤5%）；
   • 微生物滋生（结合 ATP 数据与温度曲线，识别早期生物膜形成）。

六、技术规格与应用场景

（一）核心技术参数

项目	指标	备注
产水能力	8000L/h（25℃，原水 SDI≤5）	双系列单套 4000L/h，可独立运行
产水水质	ChP/USP/EP 纯化水标准	内毒素≤0.05EU/mL（优于药典）
系统回收率	≥75%（双级 RO+EDI）	含浓水回流技术
峰值功耗	≤120kW（含制冷机组）	节能模式下≤80kW
占地面积	12m×6m（撬装式，层高 4.5m）	模块化设计，支持集装箱运输
噪音控制	≤75dB (A)（距设备 1 米处）	泵组配置隔音罩

（二）高端应用场景适配

1. mRNA 疫苗生产
   • 用途：质粒 DNA 纯化缓冲液（Tris-HCl、EDTA 配制），要求 TOC≤100ppb，内毒素≤0.1EU/mL；
   • 定制方案：终端增设 0.22μm 除菌级过滤器（Pall Ultipleat），氮气密封压力提升至 0.5bar，防止 CO₂影响缓冲液 pH。
2. 细胞治疗领域
   • 用途：干细胞培养基配制（含血清替代品），关键控制颗粒物（≥0.5μm 颗粒≤50 个 /mL）；
   • 优化措施：分配系统末端安装激光粒子计数器（在线监测，报警值≥100 个 /mL），循环流速提升至 1.8m/s，减少颗粒沉积。
3. 高端医疗器械
   • 用途：植入式器械终漂洗（如心脏支架），要求金属离子≤5ppb（ICP-MS 检测）；
   • 材质强化：采用 316L VAR 不锈钢（杂质元素含量：Fe≤0.05%，Cu≤0.01%），EDI 模块增加重金属捕获树脂层。

七、全生命周期服务与合规保障

（一）验证服务体系

• 4Q 验证团队：由 PIC/S 认证的验证专家（具备至少 10 个同类项目经验）执行，提供：
  • DQ：URS 与 FDS 合规性审查（含风险评估 SRA）；
  • IQ：材质追溯性验证（含焊接内窥镜检测报告）；
  • OQ：消毒程序挑战性测试（***冷点温度验证、F0 值计算）；
  • PQ：长期稳定性数据统计分析（支持 CSV 格式递交 FDA/EMA）。

（二）智能运维平台

• 实时监控：通过 Web 端 / 移动端查看关键参数（电导率趋势、消毒记录、设备状态），支持 21 种语言切换；
• 预测性维护：自动生成维护工单（如 RO 膜清洗、紫外灯更换），备件库存低于安全量时触发采购申请；
• 合规报表：一键生成 GMP 要求的水质报告、偏差记录、OOS 调查文档，满足审计快速响应。

（三）备件战略储备

• 本地化仓库：在长三角、珠三角、京津冀设备件中心，储备核心组件：
  • RO 膜（海德能 ESPA2-LD，储备量 20 支）；
  • EDI 模块（西门子 LX-Z，1 台备用）；
  • 循环泵叶轮（3D 打印备件，24 小时快速响应）。

结论

8000L/h 医疗级纯化水设备通过双系列冗余架构、四级微生物控制体系及全流程智能化设计，构建了从原水预处理到使用点的完整 GMP 合规链条。其核心优势在于：



1. 极致水质保障：内毒素控制水平≤0.05EU/mL（超越药典 5 倍），微生物负载≤5CFU/100ml，满足细胞治疗、基因治疗等前沿领域的严苛要求；
2. 高可用性设计：模块化架构支持在线维护，配合预测性维护系统，实现 “零中断” 供水；
3. 全生命周期合规：从材质验证到数据完整性管理，每个环节符合全球主流监管要求（FDA、EMA、NMPA），为生物制药企业提供可信赖的工艺用水解决方案。



该设备不仅是一套水处理系统，更是融合工程技术、质量管理与智能化的合规平台，助力客户在高端医疗产品生产中建立水质安全的核心竞争力。
