6000L/h 试剂注射用水设备技术

（符合 GMP/cGMP、FDA、EMA、NMPA ***新标准要求）

一、系统概述与行业应用背景

6000L/h 注射用水（WFI）设备作为制药工程中的关键公用系统，专为大容量注射剂、生物制剂、基因治疗产品及高端诊断试剂生产提供核心工艺用水。其核心技术采用多效蒸馏（MED）或热压式蒸馏（TVR）工艺，通过高温蒸馏与无菌分配系统，确保产出水满足《中国药典》（ChP 2025 版）、美国药典（USP 46-NF 41）、欧洲药典（EP 11.0）中注射用水标准，尤其在内毒素控制（≤0.25EU/mL）、无菌保障（SAL≤10^-6）及热原去除（≥3log）方面达到行业***高要求。



该设备在规模化生产中具有显著优势：相比传统单效蒸馏，MED 系统节能比达 1:5 以上，TVR 系统能耗再降低 15-20%，满足 EMA《绿色制药指南》中能源效率要求。同时，设备集成计算机化系统验证（CSV）模块，符合 FDA 21 CFR Part 11 及 NMPA《计算机化系统附录》数据完整性要求，适用于连续生产模式下的实时质量监控。

二、GMP 核心设计原则与技术规范

（一）材质与表面工程技术

1. 金属材料合规体系
   与水接触部件采用 ASTM A270 标准的 316L 超低碳不锈钢（碳含量≤0.03%，钼含量 2.0-3.0%），经 UNS S31603 认证，其晶间腐蚀测试通过 ASTM A262-E 法（硫酸铜 - 硫酸溶液浸泡，16 小时无晶间腐蚀）。内表面处理采用机械抛光（Ra≤0.8μm）+ 电化学抛光（Ra≤0.4μm），通过白光干涉仪检测，确保表面粗糙度满足 ASME BPE-2019 标准中 “卫生级” 要求。
2. 焊接工艺控制
   所有管道焊接采用自动轨道氩弧焊（GTAW），焊接参数（电流、电压、焊速）实时记录，焊缝需通过：
   • 内窥镜检测（放大倍数≥50 倍，无咬边、气孔、未熔合）；
   • 蓝点测试（10% 硝酸酒精溶液擦拭，无蓝斑）；
   • 压力测试（1.5 倍工作压力保压 30 分钟，无泄漏）。
3. 非金属材料认证
   密封垫片采用 FDA 21 CFR 177.2600 认证的 EPDM/PTFE 复合材质，经 USP Class VI 生物反应性测试（121℃浸提液细胞毒性≤1 级，内毒素≤0.25EU/mL），溶出物 TOC≤0.5ppm。

（二）卫生设计工程规范

1. 无死角流体系统
   • 管道设计：采用 3D 建模优化坡度，主管坡度≥1.5%，支管≥2%，***低点设置卫生级排放阀（排空时间≤5 分钟），死角控制严格遵循 L/D≤1.0（通过激光跟踪仪测量）。
   • 阀门选型：使用 GEMÜ 850 型零死角隔膜阀，阀腔体积≤1.2 倍管径 ³，密封面粗糙度 Ra≤0.6μm，通过气泡测试（0.3MPa 气压下，泄漏量≤0.5mL/min）。
   • 储罐喷淋：配备 316L 不锈钢旋转式喷淋球，在 0.4-0.6MPa 压力下，通过荧光剂测试验证覆盖率≥99.9%，喷淋流量≥20L/min・m² 罐壁面积。
2. 高温循环防污染技术
   分配系统维持 80-85℃恒温循环（温控精度 ±1℃），采用变频离心泵（雷诺数 Re≥15,000）维持湍流状态（流速≥1.5m/s）。储罐顶部设置 0.2μm 疏水性 PTFE 呼吸器（带电加热套，维持温度≥85℃防冷凝），其微生物截留效率通过缺陷假单胞菌挑战测试（10^7 CFU/cm²，截留率≥99.999%）。

（三）热原与微生物控制体系

1. 多模态灭菌技术
   • 纯蒸汽灭菌（SIP）：121℃饱和蒸汽（压力≥0.1MPa）灭菌，F0 值≥15 分钟，通过 30 个以上热电偶布点验证温度均匀性（温差≤2℃）。
   • 过热水灭菌：利用板式换热器将循环水升温至 121℃，维持 30 分钟，适用于无法承受蒸汽压力的终端设备。
   • 在线热储存：80℃以上循环抑制微生物，配合每月一次的纯蒸汽灭菌，确保生物负载≤10CFU/100mL。

三、工艺系统组成与技术参数

（一）原料水预处理单元

1. 多级预处理流程
   • 原水缓冲罐：316L 不锈钢材质，容积 15m³（按 30 分钟***大产能设计），配备 UV 杀菌灯（254nm，照射剂量≥40mJ/cm²）与液位联锁控制（高低液位报警 ±50mm）。
   • 多介质过滤器：直径 1.8m，填充石英砂（0.5-1.2mm）与无烟煤（1.2-2.0mm），滤速 8-10m/h，反洗强度 15L/(m²・s)，出水浊度≤0.1NTU。
   • 活性炭过滤器：直径 1.6m，椰壳活性炭（碘吸附值≥1050mg/g），接触时间≥20 分钟，余氯去除率≥99.9%，ORP≤150mV。
   • 软化 / 阻垢系统：采用全自动钠离子交换器（树脂填充量 1.2m³），再生周期根据硬度（钙镁离子≤50ppm 时，72 小时 / 次），出水硬度≤0.5ppm；或配置电子阻垢仪（频率 20-40kHz），防止 RO 膜结垢。
   • 两级 RO 系统：
     • 一级 RO：8 寸抗污染膜（陶氏 BW30-400），脱盐率≥99.5%，回收率 60%，产水电导率≤10μS/cm（25℃）；
     • 二级 RO：8 寸低能耗膜（海德能 ESPA2），脱盐率≥99.8%，回收率 70%，产水电导率≤1μS/cm（25℃），作为蒸馏机进料水。

（二）注射用水制备单元

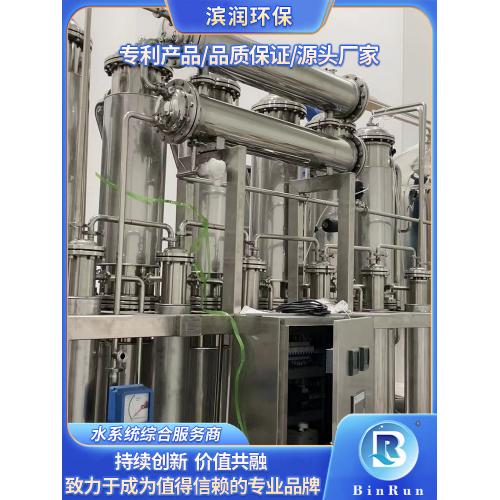

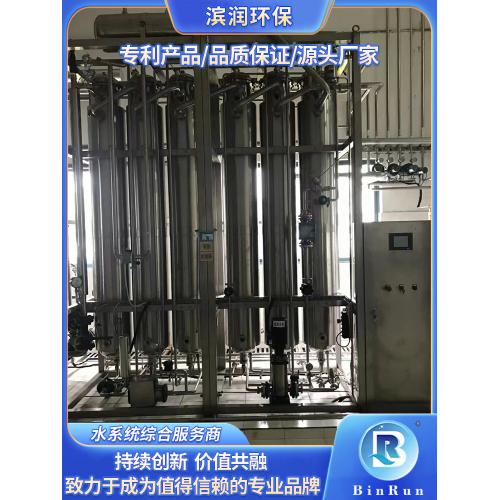

1. 多效蒸馏机（MED）技术参数
   • 效数配置：7 效（6000L/h 规模），采用降膜式蒸发结构，总传热系数≥2500W/(m²・K)。
   • 工作原理：
     生蒸汽（0.3-0.5MPa）进入***效蒸发器，加热原料水产生二次蒸汽；二次蒸汽作为下一效的热源，依次类推，末效冷凝水即为 WFI。每效配备独立的分离装置（离心式 + 挡板式），确保蒸汽带液率≤0.1%。
   • 节能指标：1kg 生蒸汽产出 5.2kg WFI，吨水蒸汽耗量≤190kg，低于 EP 11.0 中 250kg / 吨的标准。
   • 关键设计：双管板换热器（管板间距≥50mm），防止原料水与 WFI 交叉污染；蒸发器内壁电抛光（Ra≤0.4μm），减少结垢风险。
2. 热压式蒸馏机（TVR）技术优势
   • 热压缩系统：采用罗茨式蒸汽压缩机（压缩比 1:8.5），将末效二次蒸汽升压升温后作为首效热源，能耗比 MED 降低 18%。
   • 智能控制：根据进料水温自动调节压缩机频率（50-100Hz），维持蒸发温度稳定（首效 115℃，末效 95℃）。
   • 产水质量：内毒素去除率≥3.5log，TOC≤300ppb，电导率≤1.0μS/cm（20℃），优于 ChP 标准。

（三）储存与分配系统（PWDS）

1. WFI 储罐设计
   • 容积配置：15m³（按 2.5 小时产能设计），立式椭圆形封头结构（长径比 2:1），夹套采用 50mm 厚岩棉保温（表面温度≤40℃）。
   • 附件配置：
     • 360° 旋转喷淋球（流量≥25L/min）；
     • 压力传感器（量程 - 0.1~0.3MPa，精度 ±0.5%）；
     • 温度传感器（Pt100，精度 ±0.5℃），支持 SIP 时的温度验证；
     • CIP 回流口（管径 DN40，流速≥2.0m/s）。
2. 循环分配系统
   • 管道规格：主管 DN80（流速 1.5-1.8m/s），支管 DN25（流速≥1.5m/s），采用 316L 不锈钢 BA 级管道（内壁 Ra≤0.4μm），焊接后进行钝化处理（20% 硝酸溶液循环 2 小时）。
   • 循环泵：卫生级离心泵（如南方泵业 CHL15-40），扬程 45m，流量 8000L/h，电机防护等级 IP55，配置变频器（0-50Hz），非高峰时段降低流速至 1.2m/s 节能。
   • 热交换器：板式换热器（316L 材质），换热面积 10㎡，巴氏消毒时升温速率≥1℃/ 分钟，维持 85℃循环；冷却时通过工业冷水机（制冷量 50kW）将水温降至 25℃以下（检修模式）。

（四）在线监测与自动化控制

1. 关键水质监测点

   参数	监测位置	标准值	仪表型号	精度
   电导率	蒸馏机出口 / 回水管	≤1.3μS/cm（20℃）	梅特勒托利多 SG8-SK	±0.1μS/cm
   TOC	储罐出口	≤500ppb	岛津 TOC-L CPN	±3% 读数
   内毒素	离线取样点	≤0.25EU/mL	查尔斯河 PyroGene™	±0.05EU/mL
   温度	循环全程	≥80℃	西门子 SITRANS PT100	±0.5℃
   压力	泵进出口	工作压力 0.3-0.5MPa	罗斯蒙特 3051S	±0.1%FS

2. 自动化控制系统
   • 硬件架构：西门子 PCS7 V9.0 系统，CPU 416-2DP，I/O 模块支持 SIL2 安全认证，配置冗余电源（220VAC 双路输入）。
   • 软件功能：
     • 四级权限管理（操作员、工程师、QA、管理员），密码强度要求≥12 位（大小写 + 数字 + 符号）；
     • 审计追踪功能记录所有操作（参数修改、系统重启、报警确认），日志保存期限≥10 年；
     • 电子签名符合 NMPA《电子数据可靠性指导原则》，关键操作需双人复核（指纹 + 密码）；
     • 趋势分析模块：自动生成电导率、TOC 的 7 天 / 30 天 / 1 年趋势图，支持 SPC 统计过程控制。
   • 报警系统：
     • Class 1（紧急）：电导率＞1.3μS/cm、TOC＞800ppb、温度＜78℃，自动触发不合格水排放，停机并短信通知管理员；
     • Class 2（预警）：储罐液位＜30%、泵压力波动＞10%，声光报警并记录。

四、GMP 验证体系与质量控制

（一）全生命周期验证流程

1. 设计确认（DQ）
   • 审查 URS 与 FDS 的符合性，重点确认：
     • 产能设计（6000L/h@25℃，考虑海拔、水温修正系数）；
     • 热原去除工艺（蒸馏 + SIP 组合策略）；
     • 数据完整性方案（审计追踪 + 电子签名）。
   • 工艺流程图（PFD）与管道仪表图（PID）经 QA 批准，确保无工艺死角与交叉污染风险。
2. 安装确认（IQ）
   • 材质验证：收集 316L 不锈钢材质证书（EN 10204 3.1）、焊接记录（每焊点编号对应焊接参数）；
   • 安装精度：管道坡度用激光水平仪测量（误差≤0.5%），设备垂直度≤1mm/m；
   • 仪表校准：电导率仪用 1413μS/cm 标准液校准（误差≤±1%），温度传感器用干井炉校准（0-100℃，误差≤±0.3℃）。
3. 运行确认（OQ）
   • 蒸馏机性能：连续运行 72 小时，验证产能（6000±5% L/h）、节能比（1:5.2）、热原去除率（挑战试验内毒素从 10EU/mL 降至≤0.25EU/mL，去除率≥97.5%）；
   • SIP 验证：121℃蒸汽灭菌 30 分钟，F0 值≥15，***冷点（储罐底部）与***热点温差≤2℃；
   • 循环系统：流速测试（主管 1.6m/s，支管 1.5m/s），压力波动≤5%，排空时间 4 分 30 秒。
4. 性能确认（PQ）
   • 三阶段测试：
     • 阶段 1（4 周）：所有使用点每日全检（电导率、TOC、内毒素、微生物）；
     • 阶段 2（4 周）：每周 2 次全检，验证系统稳定性；
     • 阶段 3（4 周）：模拟日常运行，按正常取样频率检测，证明持续合规。
   • ***差条件测试：原水硬度波动 ±20%、生蒸汽压力波动 ±10% 时，确认 WFI 水质不受影响。

（二）日常质量控制方案

1. 在线监测频率
   • 电导率：实时监测，每 5 秒记录一次；
   • TOC：每 15 分钟自动检测一次；
   • 温度：连续监测，用于控制循环水温。
2. 离线检测计划
   • 微生物限度：每周取样一次，采用薄膜过滤法（0.45μm 滤膜，30-35℃培养 72 小时），标准≤10CFU/100mL；
   • 内毒素：每月一次，LAL 法检测，标准≤0.25EU/mL；
   • 化学指标：每季度检测硝酸盐、亚硝酸盐、重金属等，按 ChP 2025 版注射用水项下方法执行。
3. 维护校准计划
   • RO 膜清洗：每 3 个月一次，用 2% 柠檬酸（pH4.0）循环清洗 60 分钟，通量恢复率≥95%；
   • 蒸馏机除垢：每年一次，用 5% 硝酸溶液循环清洗（温度 60℃，时间 120 分钟），之后用纯化水冲洗至电导率≤10μS/cm；
   • 仪表校准：每年由法定计量机构执行，校准证书编号与系统仪表一一对应，归档保存。

五、规模化应用场景与优化设计

（一）典型行业应用方案

1. 大容量注射剂（LVP）生产
   • 应用场景：500mL 生理盐水、葡萄糖注射液配液用水，要求内毒素≤0.25EU/mL，微生物≤10CFU/100mL；
   • 系统配置：6000L/h TVR 蒸馏机 + 15m³ 储罐，85℃循环，每批生产前执行 SIP，配液罐与 WFI 系统通过卫生级快接连接。
2. 生物反应器培养基制备
   • 特殊要求：TOC≤300ppb，防止有机杂质干扰细胞代谢；内毒素≤0.1EU/mL，避免刺激细胞凋亡；
   • 优化方案：在分配系统末端增设 0.22μm 除菌级过滤器（如 Pall Ultipleat），并采用氮气覆盖储罐（纯度≥99.99%），防止 CO₂溶入影响 pH。
3. 基因治疗病毒载体纯化
   • 关键控制：颗粒物（≥0.5μm 颗粒≤50 个 /mL），采用三级过滤（1μm+0.45μm+0.22μm），循环流速提升至 1.8m/s，减少颗粒沉积风险；
   • 消毒策略：每批次后执行过热水灭菌（121℃，30 分钟），确保无交叉污染。
4. 体外诊断试剂（IVD）配制
   • 水质要求：电导率≤1.0μS/cm（20℃），避免离子干扰检测结果；TOC≤200ppb，降低背景信号；
   • 系统设计：增设终端紫外灯（185nm+254nm 双波长），降解残留有机物，同时配备 TOC 在线监测（精度≤10ppb）。

（二）节能与智能化优化

1. 能源效率提升
   • 余热回收：蒸馏机冷凝水（80-85℃）通过板式换热器预热原料水，热能回收率≥70%，吨水蒸汽耗量再降低 15kg；
   • 变频控制：循环泵根据用水流量自动调节频率（30-50Hz），非生产时段能耗降低 40%。
2. 预测性维护系统
   • 振动监测：在泵组轴承座安装加速度传感器（采样频率 10kHz），通过频谱分析预测轴承磨损（预警阈值≥2.5mm/s）；
   • 红外热成像：每月对电气柜进行热扫描，温度异常点（温差≥15℃）自动标记，预防接触器老化；
   • 耗材管理：根据 RO 膜压差（ΔP≥0.15MPa）、活性炭运行时间（≥720 小时）自动生成更换工单。
3. 数字化集成
   接入工厂 MES 系统，实现：
   • 水质数据与生产批次绑定，追溯周期≥产品有效期 + 3 年；
   • 自动生成 GMP 报表（趋势图、偏差记录、OOS 调查），减少人工录入误差；
   • 与 ERP 系统联动，根据耗材使用情况自动触发采购流程。

六、行业前沿技术与发展趋势

1. 数字孪生技术应用
   通过建立 WFI 系统虚拟模型，模拟不同工况下的水质变化（如原料水水质波动、蒸汽压力变化），提前优化操作参数，将工艺验证时间缩短 30%。
2. 无化学剂消毒方案
   试点脉冲电场（PEF）消毒技术，通过高频脉冲（20kV/cm，1000Hz）破坏微生物细胞膜，替代传统化学消毒，适用于对 TOC 敏感的生物制品生产。
3. 模块化快速部署
   采用预制式撬装系统（各单元在工厂完成集成与预验证），现场安装仅需管道对接与电气连接，项目周期从传统的 12 周缩短至 6 周，适用于产能扩建场景。

结语

6000L/h GMP 注射用水设备的技术核心，在于将高热效率蒸馏工艺、无菌流体工程与计算机化合规控制深度融合。从 316L 不锈钢的分子级表面处理，到多效蒸馏的能量梯级利用，再到符合 FDA 21 CFR Part 11 的数据完整性体系，每个环节均体现 “质量源于设计”（QbD）的理念。随着生物制药行业向连续生产模式转型，该类设备将进一步向 “低碳节能、智能运维、全生命周期数据追溯” 方向发展，为 mRNA 疫苗、细胞治疗等前沿领域提供关键的水质保障，***终守护患者用药安全。
