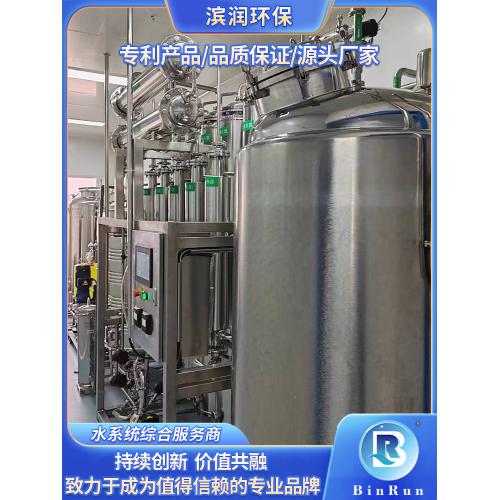

在实验室研究、医药生产、电子工业以及化工实验等众多领域，对高质量蒸馏水的需求极为关键。500L蒸馏水机设备专为满足中小规模纯净水制备需求而设计，以下将详细介绍其工艺流程、核心部件及运行原理，以展现其在高效生产纯净蒸馏水方面的优势与特点。

二、原水预处理系统

（一）原水特性分析与处理必要性

原水通常为城市自来水或井水，其中含有多种杂质。自来水经过初步处理，但仍可能残留有余氯、有机物、悬浮物、胶体以及微生物等。这些杂质若直接进入蒸馏环节，不仅会影响蒸馏效率，还可能对蒸馏设备造成损害，如余氯腐蚀设备内胆、悬浮物堵塞管道等。因此，原水预处理是保障蒸馏水机稳定运行和产出水质的基础。

（二）预处理工艺流程详解

1. 机械过滤

   • 砂滤装置：原水首先通过砂滤罐，罐内填充不同粒径的石英砂。石英砂层凭借其多孔隙结构，对原水中的较大颗粒悬浮物、泥沙等进行拦截。当水流经砂层时，大颗粒物质因尺寸大于砂层孔隙而被截留，水则携带较小颗粒继续向下渗透，初步净化后的水从砂滤罐底部流出。这一过程主要基于物理筛分原理，有效去除原水中的大部分肉眼可见杂质。
   • 活性炭过滤器：经过砂滤的水进入活性炭过滤器。活性炭具有高度发达的孔隙结构和巨大的比表面积，能够吸附水中的余氯、有机物、异味和色素等。余氯与活性炭表面的官能团发生化学反应被去除，有机物则通过分子间作用力被吸附在活性炭的孔隙内，从而显著改善水的口感和气味，同时保护后续蒸馏设备免受余氯腐蚀和有机物污染。
   • 精密过滤器：在进入蒸馏系统前，水还需经过精密过滤器进行进一步处理。该过滤器的滤芯精度通常可达5μm以下，能够有效拦截水中残留的微小颗粒、胶体等杂质，防止其进入蒸馏系统后堵塞管道或在蒸发器内形成污垢，确保蒸馏过程的顺利进行。

2. 软化处理（根据原水硬度可选）

   • 若原水硬度较高，为防止在蒸馏过程中产生水垢，影响传热效率和设备寿命，可设置软化处理环节。一般采用离子交换法，利用钠型阳离子交换树脂与水中的钙、镁离子进行交换反应。树脂中的钠离子与水中的钙、镁离子置换，吸附钙、镁离子，同时释放出钠离子进入水中，从而降低水的硬度，避免水垢在蒸发器等设备表面生成。

（三）预处理效果评估与重要性

通过上述预处理步骤，原水中的大部分杂质被去除，余氯含量显著降低，有机物、悬浮物、胶体等杂质含量也大幅减少，水的澄清度和稳定性得到提高。这不仅为后续蒸馏过程创造了良好的条件，减少了蒸馏设备的负荷和磨损，还延长了设备的使用寿命，保证了蒸馏水的质量和产量稳定。

三、蒸馏系统

（一）蒸馏原理阐述

蒸馏是基于水的沸点与水中其他杂质沸点差异的原理进行分离提纯。在蒸馏过程中，通过加热使水沸腾汽化，而水中的绝大部分杂质由于沸点较高而留在液态水中，蒸汽则冷凝后得到纯度较高的蒸馏水。这种相变过程能够有效去除水中的无机盐、重金属离子、微生物等杂质，是制备高纯度蒸馏水的关键步骤。

（二）蒸馏设备构造与功能

1. 蒸发器

   • 蒸发器是蒸馏系统的核心部件，通常采用不锈钢材质制成，具有良好的耐腐蚀性和传热性能。其内部结构设计合理，能够提供足够的蒸发面积，以促进水的快速汽化。蒸发器配备有加热装置，一般采用电加热或蒸汽加热方式，通过精确的温度控制系统，将水加热至沸腾状态，产生大量的水蒸气。
   • 在蒸发器内，还设有液位控制系统，能够自动监测和调节水位，确保在蒸馏过程中有足够的水进行蒸发，同时避免因水位过高或过低而影响蒸馏效果或造成安全隐患。

2. 冷凝器

   • 冷凝器与蒸发器相连，用于将蒸发器产生的水蒸气冷却凝结成液态水。冷凝器通常采用列管式或板式结构，内部有冷却介质流通通道，如冷却水或冷冻盐水。当高温水蒸气进入冷凝器后，与冷却介质进行热交换，热量被带走，水蒸气迅速冷却凝结成蒸馏水，并沿冷凝器壁流下，汇集后排出。
   • 冷凝器的设计能够保证高效的热交换，使水蒸气在***短时间内冷凝，提高蒸馏效率。同时，冷却介质的温度和流量可以通过调节系统进行控制，以适应不同的蒸馏工艺要求。

3. 蒸汽分离器（部分设备有）

   • 为了进一步提高蒸馏水的质量，一些500L蒸馏水机设备还配备了蒸汽分离器。在蒸发过程中，可能会有少量的液滴或雾状杂质随水蒸气进入冷凝器，蒸汽分离器的作用就是将这些杂质从蒸汽中分离出来。它通过特殊的结构设计，如旋风分离或过滤装置，使蒸汽在通过时产生旋转或曲折流动，利用惯性和重力作用将液滴和杂质甩到分离器的壁上，然后回流到蒸发器内，而纯净的水蒸气则继续进入冷凝器。

（三）蒸馏过程控制与优化

在蒸馏过程中，严格控制操作参数对于保证蒸馏水的质量和产量至关重要。通过温度控制系统，精确调节蒸发器内的加热温度，使其略高于水的沸点，以保证水能够充分汽化，同时避免因温度过高而增加能耗或导致杂质挥发。冷凝器的温度控制也很关键，要根据环境温度和冷却介质的条件，调整冷却介质的流量和温度，确保水蒸气能够快速、有效地冷凝。

此外，蒸馏系统的运行压力也会对蒸馏过程产生影响。通过控制蒸发器内的压力，可以降低水的沸点，使蒸发过程在较低的温度下进行，这对于处理热敏性物质或节约能源具有重要意义。同时，合理的压力控制还可以减少蒸汽中的不凝性气体含量，提高冷凝效率和蒸馏水质量。

（四）蒸馏系统的优势与局限性

1. 优势

   • 高纯度获取：蒸馏过程能够有效去除水中的无机盐、重金属离子、微生物等各类杂质，获得纯度较高的蒸馏水，满足许多对水质要求严格的实验和生产需求。
   • 稳定性好：只要操作参数控制得当，蒸馏系统能够稳定地生产出质量一致的蒸馏水，不受原水水质波动的过大影响，具有较强的适应性和可靠性。
   • 相对简单成熟：蒸馏技术是一种古老而成熟的水处理方法，其原理和设备结构简单易懂，操作方便，易于维护和管理，成本相对较低。

2. 局限性

   • 能耗较高：蒸馏过程需要消耗大量的热能来加热水至沸腾并进行冷凝，能源消耗较大，尤其是在大规模生产时，能耗成本会显著增加。
   • 速度相对较慢：与其他一些现代水处理技术相比，蒸馏过程的产水速度相对较慢，尤其是在处理大量原水时，需要较长的时间才能完成蒸馏过程，生产效率相对较低。
   • 可能携带微量挥发性杂质：虽然蒸馏能够去除大部分杂质，但对于一些挥发性的有机化合物或低沸点的杂质，可能会随着水蒸气一起进入冷凝器，从而导致蒸馏水中仍含有微量这些杂质，在对水质要求极高的场合可能需要进一步处理。

四、紫外线消毒系统（部分设备有）

（一）紫外线消毒原理深入解析

紫外线消毒主要是利用特定波长（通常为200 - 280nm）的紫外线照射微生物，破坏其核酸结构，从而达到杀菌消毒的目的。当紫外线照射到微生物时，微生物体内的DNA或RNA吸收紫外线能量，形成嘧啶二聚体等光化学反应产物，阻碍了微生物的复制和转录过程，使其失去繁殖能力并***终死亡。这种消毒方式具有广谱性，对细菌、病毒、芽孢等各类微生物都有较强的杀灭效果，且不引入任何化学药剂，不会对水质造成二次污染。

（二）紫外线消毒设备组成与工作原理

1. 紫外线灯管：作为紫外线消毒的核心部件，紫外线灯管通常采用低压汞灯或氙灯等光源。灯管在通电后会产生特定波长的紫外线辐射，其功率和长度根据设备的处理水量和消毒要求而定。在500L蒸馏水机设备中，一般会选择合适功率的灯管，以确保能够对流经的蒸馏水进行有效消毒。
2. 镇流器：镇流器与紫外线灯管配套使用，其主要作用是稳定灯管的电流，提供合适的工作电压，确保紫外线灯管能够正常启动和稳定运行。镇流器的性能直接影响紫外线灯管的发光效率和使用寿命。
3. 石英套管：紫外线灯管通常安装在石英套管内。石英套管具有良好的透光性，能够让紫外线顺利透过，同时保护灯管免受水中杂质和微生物的污染。石英套管的材质和厚度对于紫外线的穿透率有一定影响，一般选用高纯度石英玻璃制成，以保证紫外线的传输效果。
4. 反应腔体：紫外线消毒设备的反应腔体是水与紫外线接触并进行消毒的场所。反应腔体的设计要确保水流在腔体内能够均匀地接受紫外线照射，避免出现消毒死角。一般来说，反应腔体的形状和内部结构会根据水流动力学原理进行优化，使水在腔体内呈湍流状态或螺旋流动状态，延长水在腔体内的停留时间，提高消毒效果。

（三）紫外线消毒过程控制与效果监测

在蒸馏水经过紫外线消毒系统时，需要控制水流速度和紫外线照射强度，以保证消毒效果。水流速度过快会导致水接受紫外线照射的时间不足，消毒不彻底；而水流速度过慢则会影响设备的处理能力。通过调节阀门或水泵的转速，可以精确控制水流速度，使其在合适的范围内。同时，紫外线灯管的照射强度会随着使用时间的增加而逐渐减弱，因此需要定期检测和更换灯管，以确保消毒效果的稳定性。

为了监测紫外线消毒效果，一般在设备中会设置微生物监测点，定期对消毒后的蒸馏水进行微生物检测。常用的检测方法包括细菌培养法、显微镜检法等，通过检测水中的细菌总数、大肠杆菌群数等指标，评估紫外线消毒系统的运行效果。如果发现消毒效果不符合要求，应及时检查设备运行参数、灯管状况等，并进行相应的调整和维护。

（四）紫外线消毒系统的优势与注意事项

1. 优势

   • 高效杀菌：紫外线消毒能够在瞬间杀灭水中的绝大多数微生物，杀菌效率高，速度快，能够满足对蒸馏水无菌要求的场合。
   • 无化学污染：与传统的化学消毒方法相比，紫外线消毒不添加任何化学药剂，不会产生化学残留，保证了蒸馏水的纯净度，特别适用于对水质要求极高的实验和生产过程。
   • 操作简便：紫外线消毒设备自动化程度高，操作简单方便，只需要定期检查和维护设备即可，不需要复杂的化学药剂投加和调配过程。

2. 注意事项

   • 灯管维护：紫外线灯管是易损件，需要定期检查和更换。一般情况下，灯管的使用寿命为数千小时，具体时间根据灯管的质量和运行环境而定。在使用过程中，应注意灯管的表面清洁，避免灰尘和污垢覆盖灯管表面影响紫外线的发射。
   • 水质影响：水的浊度、色度等指标会对紫外线消毒效果产生一定影响。如果水中含有大量的悬浮物或有机物，会削弱紫外线的穿透力，降低消毒效果。因此，在紫外线消毒前，需要确保蒸馏水的预处理效果良好，水质清澈透明。
   • 安全防护：紫外线对人体有一定的伤害，尤其是在直接照射眼睛和皮肤时。因此，在操作和维护紫外线消毒设备时，必须采取相应的安全防护措施，如佩戴防护眼镜、手套等，避免人体直接暴露在紫外线下。

五、终端过滤系统

（一）终端过滤的目的与意义

经过蒸馏和可能的紫外线消毒后，蒸馏水中可能仍残留有极少量的微小颗粒、细菌尸体或其他杂质。终端过滤系统的作用就是进一步去除这些微量杂质，确保***终得到的蒸馏水具有极高的纯度和清澈度，满足各种高端实验和生产需求。终端过滤可以说是蒸馏水制备过程中的***后一道防线，对于保证产品质量至关重要。

（二）终端过滤设备选型与配置

终端过滤系统通常采用精密过滤器，其滤芯材质有多种选择，如聚丙烯熔喷滤芯、聚醚砜滤芯、尼龙滤芯等。聚丙烯熔喷滤芯具有较大的纳污能力、较低的压降和较低的成本，能够有效去除水中的较大颗粒杂质；聚醚砜滤芯则具有较高的过滤精度和良好的化学稳定性，适用于对水质要求较高、需要去除微小颗粒和部分有机物的场合；尼龙滤芯具有较高的机械强度和耐磨性，能够承受较高的压力差，适用于一些特殊的过滤需求。

在500L蒸馏水机设备中，根据实际生产情况和水质要求，一般会选择合适的滤芯材质和过滤精度。例如，对于一般要求的蒸馏水，可以选用聚丙烯熔喷滤芯，过滤精度为1μm或0.5μm；对于对水质要求较高的场合，如电子芯片清洗、制药用水等，可能会采用聚醚砜滤芯，过滤精度达到0.22μm甚至更高。滤芯的配置数量和过滤面积会根据设备的处理能力和过滤要求进行设计，以确保在一定的过滤周期内能够有效去除水中的杂质，同时保证过滤速度和设备的正常运行。

（三）终端过滤操作与维护

在蒸馏水生产过程中，终端过滤系统通常是在线连续运行的。经过蒸馏和消毒后的水从过滤器的进口进入，依靠压力差通过滤芯，水中的杂质被截留在滤芯表面或内部，过滤后的纯净水从出口流出，进入储存系统或直接供使用。

随着过滤过程的进行，滤芯会逐渐被杂质堵塞，导致过滤阻力增大，出水量减少。因此，需要定期检查滤芯的压差变化，当压差达到一定数值时，说明滤芯已经需要更换。一般情况下，滤芯的使用寿命会根据原水水质、处理水量和过滤精度等因素有所不同，从几个小时到几天甚至几周不等。在更换滤芯时，要注意操作规范，避免污染滤芯和过滤器内部，同时要对更换下来的滤芯进行妥善处理，防止对环境造成污染。

六、储存与分配系统

（一）储存系统设计与功能

1. 储罐材质与结构：500L蒸馏水机的储存系统通常采用不锈钢材质制成的储罐，具有良好的耐腐蚀性、密封性和卫生性。储罐的结构设计合理，内部光滑无死角，便于清洗和防止细菌滋生。储罐的容量一般为500L左右，以满足中小规模的储存需求。储罐上配备有液位计、温度计、呼吸阀等附属设备，用于监测和控制储罐内的液位、温度和压力等参数。
2. 液位控制与报警：液位计用于实时监测储罐内的液位高度，当液位达到设定的上限或下限时，会发出报警信号，提醒操作人员进行相应的操作，如停止进水或启动供水泵等。液位控制系统可以采用浮球式、电容式或超声波式等多种类型，根据实际需求进行选择。
3. 温度控制与保温：为了保持蒸馏水的质量稳定，储罐通常配备有温度控制系统。在一些对水温要求较高的场合，如某些实验或生产工艺需要恒温的蒸馏水，储罐可以采用加热或冷却装置来控制水温。同时，为了防止水温过快变化和热量散失，储罐还可以采用保温措施，如在罐体外部包裹保温材料等。

（二）分配系统布局与组件

1. 循环泵：分配系统中的循环泵用于将储罐内的蒸馏水输送到各个用水点，并通过循环流动保持水的新鲜和均匀。循环泵的选型要根据设备的处理能力、管道长度和用水点的分布等因素进行综合考虑，确保其能够提供足够的扬程和流量。循环泵通常采用不锈钢材质的离心泵或磁力驱动泵，具有良好的耐腐蚀性和密封性。
2. 管道系统：管道系统是连接储罐、循环泵和各个用水点的纽带，其材质一般也选用不锈钢，以保证水的纯净度和卫生性。管道的布局要合理，避免出现盲肠死角和过长的管道长度，以减少细菌滋生的可能性和降低能耗。管道上还配备有各种阀门、接头和过滤器等组件，用于控制水流方向、调节流量和过滤杂质等。
3. 用水点接口：在各个用水点设置合适的接口，以便用户能够方便地获取蒸馏水。用水点接口通常配备有快速接头、阀门和流量计等设备，用户可以根据需要打开阀门获取蒸馏水，同时可以通过流量计监测用水量。在一些对水质要求极高的用水点，还可以在接口处设置终端过滤器或紫外线消毒装置，进一步保证用水的安全性和纯净度。

（三）储存与分配系统的维护与管理

1. 清洗与消毒：为了保证储存与分配系统的卫生和蒸馏水的质量，需要定期对储罐、管道和用水点接口等进行清洗和消毒。清洗可以采用化学清洗剂或物理清洗方法，如用稀硝酸或稀氢氧化钠溶液进行循环清洗，然后用大量清水冲洗干净；消毒可以采用高温蒸汽消毒、紫外线消毒或化学消毒剂消毒等方法。清洗和消毒的频率根据实际使用情况而定，一般建议每周或每月进行一次。
2. 水质监测：在储存与分配过程中，要定期对蒸馏水的水质进行监测，包括电导率、pH值、微生物含量、总有机碳（TOC）等指标。监测可以在储罐内、用水点或在线进行，通过采集水样并使用相应的仪器设备进行分析检测。如果发现水质指标不符合要求，应及时采取措施进行处理，如检查预处理系统、蒸馏系统或消毒系统的运行情况，找出问题所在并进行修复。
3. 日常巡检与记录：操作人员应每天对储存与分配系统进行巡检，检查设备的运行状况、液位变化、温度压力等参数是否正常，以及是否有泄漏、堵塞等问题发生。同时，要做好详细的运行记录，包括设备的启停时间、运行参数、水质检测结果、清洗消毒情况等信息，以便对设备的运行历史进行追溯和分析，及时发现潜在问题并进行处理。

七、结论

500L蒸馏水机设备通过原水预处理、蒸馏、紫外线消毒（如有）、终端过滤以及储存与分配等多道工序的协同作用，能够高效地生产出高质量的蒸馏水。原水预处理为蒸馏过程提供了良好的水质条件，蒸馏系统去除了水中的大部分杂质，紫外线消毒和终端过滤进一步保证了水的纯净度和无菌性，储存与分配系统则确保了蒸馏水的安全储存和便捷使用。在整个设备运行过程中，严格控制各个环节的操作参数、定期维护设备以及加强水质监测是非常重要的
