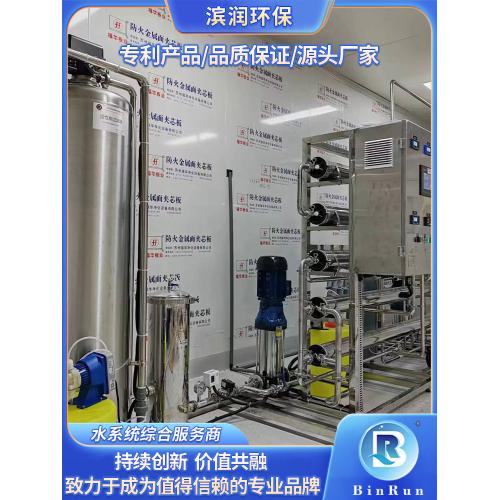

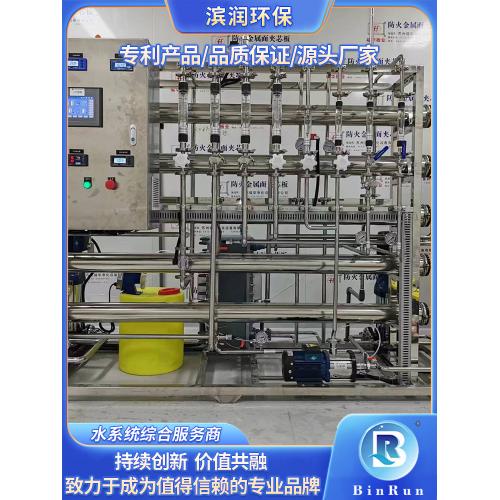

2T医用纯化水设备GMP纯化水设备工艺简介

一、引言

在医药行业，水的质量对于药品生产、医疗器械清洗、实验室分析等环节至关重要。2T医用纯化水设备（GMP纯化水设备）旨在满足医药行业对高质量纯化水的需求，严格按照GMP标准设计制造，确保水质符合相关法规和工艺要求。以下将详细介绍该设备的工艺流程。

二、原水预处理

（一）原水来源及特点

原水通常为城市自来水或符合一定标准的地下水。城市自来水经过初步处理，但仍可能含有余氯、有机物、悬浮物、硬度等杂质；地下水则可能含有铁、锰、钙、镁等离子以及微生物等。这些杂质如果不加以去除，会对后续的纯化过程产生不利影响，如损害反渗透膜、降低离子交换树脂的寿命等。

（二）预处理工艺流程

1. 机械过滤
   • 砂滤器：原水首先进入砂滤器，砂滤器内填充不同粒径的石英砂。通过砂滤器的物理过滤作用，可以去除水中较大颗粒的悬浮物、泥沙等杂质。水流从上而下通过砂层，悬浮物被截留，过滤后的水从底部流出。砂滤器的工作原理是基于颗粒大小的筛分，较大颗粒的杂质被阻挡在砂层表面或滞留在砂层间隙中。
   • 活性炭过滤器：经过砂滤器处理后的水进入活性炭过滤器。活性炭具有高度发达的孔隙结构，比表面积大，能够有效吸附水中的余氯、有机物、异味和色素等。其吸附过程主要是物理吸附和化学吸附的综合作用。余氯与活性炭表面的官能团发生反应被去除，有机物则通过分子间作用力被吸附在活性炭的孔隙表面，从而改善水的口感和气味，同时保护后续的反渗透膜免受余氯和有机物的侵害。
2. 软化处理（可选）
   • 如果原水硬度较高，则需要进行软化处理。常用的软化方法是离子交换法，采用钠型阳离子交换树脂。水中的钙、镁离子与树脂上的钠离子发生交换反应，钙、镁离子被树脂吸附，树脂上的钠离子进入水中，从而降低水的硬度。软化后的水可以防止在后续的加热或管道输送过程中产生水垢，保护设备和管道不受结垢影响，延长设备使用寿命。
3. 精密过滤
   • 经过前面的处理后，水进入精密过滤器。精密过滤器的过滤精度较高，通常为5μm以下。它可以进一步去除水中残留的微小颗粒、胶体等杂质，防止这些杂质进入反渗透系统，避免堵塞反渗透膜的孔隙，保证反渗透系统的正常运行。精密过滤器的滤芯一般采用深层过滤材料，如聚丙烯熔喷滤芯，其过滤机理是通过滤芯的纤维结构对杂质进行拦截和吸附。

（三）预处理的作用和重要性

预处理是整个纯化水系统的前置关键环节，其主要作用是去除原水中的大部分杂质，为后续的核心纯化过程创造良好的条件。通过预处理，可以降低反渗透膜的污染速度，延长反渗透膜的使用寿命；减少离子交换树脂的负荷，提高其交换效率；同时，也能保证整个系统的稳定运行，避免因原水水质波动而对后续工艺造成冲击。

三、反渗透系统

（一）反渗透原理

反渗透是一种在压力驱动下，借助于半透膜的选择透过性，实现溶液中溶质和溶剂分离的物理过程。半透膜只允许水分子通过，而几乎完全截留溶解性固体、有机物、微生物等杂质。在反渗透系统中，原水一侧处于高压侧，纯水一侧处于低压侧，在压力差的作用下，水分子透过半透膜向低压侧迁移，而杂质被截留在高压侧，从而实现水的净化。

（二）反渗透装置组成

1. 高压泵：为反渗透系统提供足够的压力，使原水能够克服渗透压，顺利通过反渗透膜。高压泵的性能直接影响反渗透系统的运行效果，其压力需要根据原水水质、水温、反渗透膜的性能等因素进行调整。
2. 反渗透膜组件：是反渗透系统的核心部件，通常由多个反渗透膜元件组成。每个反渗透膜元件由多层半透膜折叠或卷制而成，具有较高的脱盐率和水通量。反渗透膜的材料和结构决定了其对不同杂质的截留能力和耐污染性能。
3. 压力容器：用于安装反渗透膜元件，承受高压泵施加的压力。压力容器的设计需要保证密封良好，防止原水泄漏或纯水与浓水混合。

（三）反渗透工作过程

经过预处理的水在高压泵的作用下进入反渗透膜组件，水在压力推动下透过反渗透膜，形成纯水，而含有高浓度杂质的水（浓水）则被排出系统。在反渗透过程中，一部分水分子透过膜成为产水，另一部分水分子则携带杂质被截留，随着浓水的排放而排出系统。通过调节高压泵的压力、进水流量等参数，可以控制反渗透系统的回收率（产水流量与进水流量之比）和脱盐率。

（四）反渗透系统的优点

1. 高效脱盐：能够有效去除水中的溶解性盐类，脱盐率可达95%以上，甚至可以更高，满足医药行业对低电导率纯化水的要求。
2. 去除有机物和微生物：除了盐类，反渗透膜对有机物和微生物也有较高的截留率，可以进一步净化水质，减少后续消毒工序的负担。
3. 操作简单：系统自动化程度高，只需控制好压力、流量等参数，即可实现连续稳定运行，对操作人员的技术要求相对较低。
4. 节能：与其他一些纯化方法相比，反渗透在能耗方面具有一定优势，尤其是在大规模水处理时，其单位产水的能耗较低。

四、离子交换系统

（一）离子交换原理

离子交换是一种利用离子交换树脂与水中离子进行交换反应的技术。离子交换树脂具有可交换的活性基团，当水通过树脂时，水中的离子与树脂上的离子发生交换，从而使水中的离子被去除。例如，在阳离子交换树脂中，树脂上的氢离子（H⁺）可以与水中的钙离子（Ca²⁺）、镁离子（Mg²⁺）等阳离子进行交换；在阴离子交换树脂中，树脂上的氢氧根离子（OH⁻）可以与水中的氯离子（Cl⁻）、硫酸根离子（SO₄²⁻）等阴离子进行交换。

（二）离子交换装置组成

1. 阳离子交换柱：内部填充阳离子交换树脂，主要用于去除水中的阳离子，如钙、镁、铁、钠等离子。阳离子交换树脂的活性基团通常是磺酸基（-SO₃H）等，在交换过程中，树脂上的氢离子与水中的阳离子发生置换反应。
2. 阴离子交换柱：装有阴离子交换树脂，用于去除水中的阴离子，如氯离子、硫酸根离子、碳酸根离子等。阴离子交换树脂的活性基团一般是季铵盐基团（-N(CH₃)₃OH）等，通过与水中阴离子的交换来实现除盐目的。
3. 混合离子交换柱（可选）：在一些对水质要求极高的场合，会设置混合离子交换柱。它将阳离子交换树脂和阴离子交换树脂混合装填，可以进一步去除水中残留的少量离子，提高水的纯度。

（三）离子交换工作过程

经过反渗透处理后的水首先进入阳离子交换柱，水中的阳离子与树脂上的氢离子交换，交换后的水再进入阴离子交换柱，水中的阴离子与树脂上的氢氧根离子交换。通过阳离子和阴离子交换柱的串联处理，水中的大部分离子被去除，水的纯度得到进一步提高。如果设置了混合离子交换柱，水在经过前面两个柱子处理后，再进入混合离子交换柱进行深度净化，以确保水质达到更高的标准。

（四）离子交换系统的作用和局限性

1. 作用
   • 深度除盐：可以去除反渗透系统未能完全去除的微量离子，使水的电导率进一步降低，达到医药行业对纯化水的严格要求。
   • 提高水质稳定性：通过离子交换，可以稳定水中的离子含量，避免因原水水质波动而导致的水质不稳定情况，为医药生产提供可靠的用水环境。
2. 局限性
   • 树脂再生问题：离子交换树脂在使用一段时间后会饱和，需要进行再生。再生过程需要使用化学药剂，如盐酸、氢氧化钠等，这不仅增加了运行成本，还可能对环境造成一定影响。
   • 对有机物去除有限：虽然离子交换树脂可以去除部分有机物，但对于一些大分子有机物或有机胶体的去除效果不如其他方法（如活性炭吸附、紫外线消毒等）好。

五、紫外线消毒系统

（一）紫外线消毒原理

紫外线消毒是利用紫外线（UV）的辐射能量破坏微生物的DNA或RNA结构，使其失去繁殖和生存能力，从而达到杀菌消毒的目的。紫外线波长在200 - 280nm范围内具有***强的杀菌效果，其中254nm波长的紫外线是常用的杀菌波长。当微生物暴露在足够强度的紫外线下时，紫外线被微生物的核酸吸收，引起核酸分子中嘧啶二聚体的形成，阻碍了核酸的正常复制和转录过程，导致微生物死亡或无法繁殖。

（二）紫外线消毒装置组成

1. 紫外线灯管：是紫外线消毒系统的核心部件，通常由石英玻璃制成，内部充有汞蒸气。在通电情况下，汞蒸气产生紫外线辐射。紫外线灯管的功率和长度根据处理水量和水质要求而定，功率越大、长度越长，产生的紫外线强度越高。
2. 镇流器：与紫外线灯管配套使用，用于提供稳定的电流，保证紫外线灯管正常工作。镇流器可以将电源电压转换为适合紫外线灯管工作的电压，同时还能对灯管起到保护作用，防止灯管因电压波动而损坏。
3. 石英套管：包裹在紫外线灯管外面，起到保护灯管和防止水直接接触灯管的作用。石英套管具有良好的透光性，允许紫外线顺利透过，同时可以防止水中的杂质、微生物等附着在灯管表面，影响紫外线的发射和杀菌效果。
4. 反应腔体：用于容纳紫外线灯管和石英套管，以及水流通过的部分。反应腔体的设计要保证水流在腔体内能够充分接受紫外线照射，一般采用合理的水流路径和停留时间设计，以确保消毒效果。

（三）紫外线消毒工作过程

经过离子交换处理后的纯化水进入紫外线消毒系统的反应腔体，水流围绕紫外线灯管流动。紫外线灯管发出的紫外线透过石英套管照射到水中的微生物上，破坏微生物的核酸结构，实现杀菌消毒的目的。紫外线消毒是一种物理消毒方法，不向水中添加任何化学物质，不会改变水的化学成分和性质，因此适用于对纯化水的消毒处理。

（四）紫外线消毒系统的优点

1. 高效杀菌：对细菌、病毒、芽孢等微生物都有较强的杀灭效果，杀菌效率高，能够满足医药行业对无菌纯化水的要求。
2. 无化学污染：不需要添加化学消毒剂，避免了化学药剂对纯化水的二次污染，保证了水的质量。
3. 操作简单：设备运行自动化程度高，只需控制好紫外线灯管的开启和关闭、水流速度等参数即可，维护方便。
4. 即时性好：紫外线消毒作用迅速，只要水流经过紫外线照射区域，就能立即产生杀菌效果，不存在消毒剂残留和消毒后长时间等待的问题。

六、终端过滤系统

（一）终端过滤的作用

终端过滤是纯化水处理的***后一道工序，其主要作用是去除经过前面各处理单元后水中可能残留的微小颗粒、细菌尸体等杂质，确保***终出水的清澈度和无菌性。尽管前面的预处理、反渗透、离子交换和紫外线消毒等工艺已经去除了大部分杂质和微生物，但仍可能有极少量的杂质残留，终端过滤可以将这些杂质拦截在过滤器之外，保证水质达到***高的纯净度标准。

（二）终端过滤装置组成

终端过滤通常采用精密过滤器，其核心部件是滤芯。滤芯的材质和孔径大小根据具体的水质要求和应用场景选择。常见的滤芯材料有聚丙烯熔喷滤芯、聚醚砜滤芯、尼龙滤芯等。聚丙烯熔喷滤芯具有较大的纳污能力、较低的压降和良好的化学兼容性，价格相对较低；聚醚砜滤芯则具有更高的过滤精度、更好的耐高温性和化学稳定性，适用于对水质要求极高的场合；尼龙滤芯的机械强度较高，耐酸碱性较好。滤芯的孔径一般在0.22μm或更小，可以有效拦截细菌、病毒等微生物以及微小颗粒。

（三）终端过滤工作过程

经过紫外线消毒后的纯化水进入终端过滤器，水在压力作用下通过滤芯。滤芯的孔径小于水中杂质和微生物的尺寸，因此这些杂质和微生物被截留在滤芯表面或内部，而纯净的水则透过滤芯流出。随着过滤过程的进行，滤芯上截留的杂质逐渐增多，会导致滤芯前后的压差增大。当压差达到一定数值时，需要更换滤芯，以保证过滤效果和系统的正常运行。

七、储存与分配系统

（一）储存系统

1. 纯化水储罐：经过终端过滤后的纯化水进入纯化水储罐进行储存。储罐的材质通常选用不锈钢，具有良好的耐腐蚀性和密封性，可以防止纯化水受到外界污染。储罐的设计要考虑到容量、形状、进出口位置等因素，以满足不同的用水需求和便于清洗、消毒。储罐内部一般采用光滑的表面处理，减少细菌滋生的可能性。同时，储罐上还配备有液位计、温度计等仪表，用于监测储罐内纯化水的液位和温度。
2. 呼吸器：为了防止纯化水储罐内的压力变化过大，同时防止外界空气对纯化水的污染，储罐上安装有呼吸器。呼吸器是一种单向通气装置，当储罐内压力升高时，呼吸器可以排出多余的气体；当储罐内压力降低时，呼吸器可以吸入外界空气，但外界空气在进入储罐前会经过过滤处理，去除空气中的灰尘、微生物等杂质。

（二）分配系统

1. 循环泵：为了使纯化水在储存和分配过程中保持新鲜和无菌状态，通常设置循环泵。循环泵将储罐内的纯化水抽出，通过循环管道输送到用水点，然后再回流到储罐。循环泵的流量和扬程根据用水规模和管道布局确定，以保证纯化水在管道内有一定的流速，防止微生物滋生和管道堵塞。
2. 管道系统：分配系统的管道一般采用不锈钢材质，具有良好的耐腐蚀性和卫生性能。管道的连接方式采用焊接或卫生级快装接头，确保管道系统的密封性，防止泄漏和污染。管道在铺设过程中要注意避免盲管和死角，尽量减少管道的长度和弯曲半径，以降低微生物滋生的风险。同时，管道上还安装有各种阀门（如截止阀、止回阀等）和取样口，便于控制水流方向、进行维修和取样检测。
3. 用水点：根据不同的用途，在分配系统的末端设置相应的用水点。用水点可以是制药设备的进水口、医疗器械清洗槽的供水口、实验室分析仪器的用水接口等。每个用水点都配备有独立的阀门和过滤器，以确保用水的安全和纯净。在使用纯化水时，先打开用水点处的阀门，纯化水经过过滤器进一步去除可能残留的微小颗粒后供应到设备或仪器中。

（三）储存与分配系统的维护和管理

1. 清洗和消毒：定期对纯化水储罐和管道系统进行清洗和消毒是保证水质的关键。清洗可以去除储罐和管道内的污垢、沉淀物等杂质，消毒则可以杀灭微生物。清洗方法通常采用化学清洗剂（如稀硝酸、氢氧化钠溶液等）或物理清洗方法（如高压水冲洗），消毒方法可以采用高温蒸汽消毒、化学消毒剂消毒（如过醋酸、过氧化氢等）或紫外线消毒等。清洗和消毒的频率根据水质情况和使用要求确定，一般每周或每月进行一次。
2. 水质监测：在储存与分配过程中，需要对纯化水的水质进行实时监测。监测指标包括电导率、pH值、微生物限度、总有机碳（TOC）等。通过在储罐出口、管道关键部位和用水点设置水质监测点，采用在线监测仪器或定期取样检测的方式，及时发现水质异常情况并采取相应措施。例如，如果发现电导率升高，可能意味着水中有离子污染，需要检查离子交换系统或反渗透系统；如果微生物限度超标，可能是消毒不彻底或存在微生物污染源，需要加强消毒或检查呼吸器、用水点等部位的密封性。
3. 日常维护：除了清洗、消毒和水质监测外，还需要对储存与分配系统进行日常维护。包括检查储罐和管道的密封性、阀门的灵活性、循环泵的运行状况等。及时更换损坏的密封件、阀门和过滤器等部件，确保系统的正常运行。同时，要记录系统的运行参数（如压力、流量、温度等）、清洗消毒情况、水质监测数据等，以便对系统的运行状况进行追溯和分析。

八、结论

2T医用纯化水设备（GMP纯化水设备）的工艺流程涵盖了原水预处理、反渗透、离子交换、紫外线消毒、终端过滤以及储存与分配等多个环节。每个环节都有其特定的作用和技术特点，相互配合，共同确保产出的纯化水符合医药行业的GMP标准。通过严格的工艺流程控制、设备选型和维护管理，可以稳定地为医药生产、医疗器械清洗、实验室分析等提供高质量、无菌的纯化水，保障医药产品的质量和安全。在实际运行中，需要根据原水水质变化、设备运行状况等因素不断优化工艺参数和维护策略，以适应不同的生产需求和确保设备的长期稳定运行。
