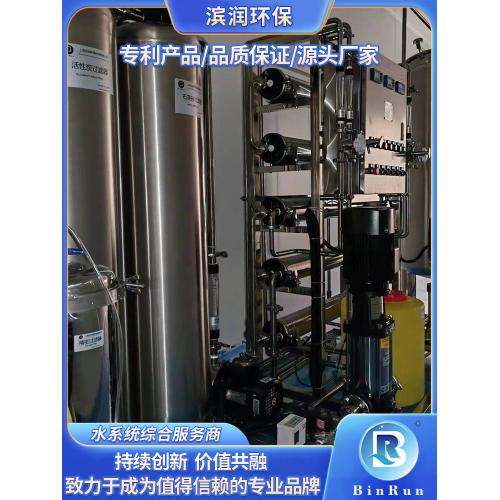

在生物制药、高端医疗器械及无菌制剂行业蓬勃发展的当下，对高品质纯化水的需求愈发严苛。本 4m³/h 高产能纯化水系统专为这些领域量身打造，以卓越性能与严格合规标准，为大输液生产、疫苗制备等关键环节提供可靠水源保障，助力企业生产安全高效运行。​ 一、设备核心定位：精准锚定行业高标准需求​ 设备聚焦生物制药、高端医疗器械及无菌制剂行业，致力于连续稳定产出 4m³/h（±5%）符合药典标准的纯化水。凭借先进的技术架构与严格的质量管控，成功通过 ISO 13485 体系认证，同时全面满足 FDA、EMA 等国际权威机构的审计要求，为企业参与国际竞争筑牢合规根基。​ 其应用场景广泛且关键，深度适配大输液生产线，确保药液配制用水的纯净度，从源头保障药品质量；在疫苗制备过程中，严格控制水中微生物、内毒素等指标，为疫苗的安全性和有效性奠定基础；满足血液透析浓缩液配制的特殊水质要求，守护患者生命健康；同时也为无菌手术器械清洗提供高质量水源，降低术后感染风险 。​

二、技术参数总览：量化呈现卓越性能​

​ 三、核心工艺解析：全流程深度净化体系​

（一）多级纯化单元​ 系统采用 “预处理 - RO 反渗透 - EDI 电去离子 - 超纯化精制” 的四级深度净化工艺，各单元协同作业，层层递进，确保原水经过处理后达到极高的纯净度。​

（二）关键子系统说明​

1. 预处理系统：多介质过滤器采用创新的 5 层滤料配置，由无烟煤、石英砂、锰砂等组成，各层滤料分工明确，从大颗粒悬浮物拦截到微小杂质吸附，全面去除水中的悬浮物、胶体等污染物。其反洗流量达 60m³/h，高效的反洗功能可及时清除滤料截留的杂质，恢复过滤性能。​

活性炭吸附器选用优质椰壳炭，碘值≥1100mg/g，具备强大的吸附能力，能有效去除水中的余氯、有机物等有害物质。同时配备 80℃热水消毒功能，定期对活性炭进行消毒，抑制微生物滋生，保障活性炭的持续高效运行。​ 软化系统采用双罐一备一用模式，通过智能算法对再生周期进行精准判断，根据水质硬度变化和处理水量自动启动再生程序，确保出水硬度稳定在极低水平，有效防止后续 RO 膜结垢，延长膜元件使用寿命。​

2. RO 反渗透机组：RO 反渗透机组搭载 DOW FILMTEC™ FR 系列抗污染膜，每级配置 12 支膜元件，该系列膜元件采用特殊的膜材料和结构设计，具有卓越的抗污染性能和高效的脱盐能力。搭配格兰富 CRN90-6 变频泵，通过变频技术实现恒压供水，相比传统泵节能 30%，在降低能耗的同时保证稳定的产水流量。​

系统配备 SDI 在线监测装置，实时监测进水的污染指数，当 SDI 值超过设定阈值时，自动启动冲洗程序，对 RO 膜进行冲洗，防止膜表面污染物积累，有效保护 RO 膜元件，确保反渗透系统长期稳定运行。​

3. EDI 电去离子：采用 IONPURE® LX-Z 系列 EDI 模块，每组模块产水能力为 1m³/h，共配置 4 组，满足系统整体产水需求。独立的 PLC 控制系统对 EDI 模块的电压、电流曲线进行精确管理，根据进水水质和产水要求自动调节运行参数，确保产水电阻率稳定在高水平。​

当系统检测到 EDI 模块运行参数超限或出现故障时，自动切换至备用通道，保证系统不间断供水，同时发出报警提示，便于维护人员及时处理故障，提高系统的可靠性和稳定性。​

4. 超纯化精制单元：超纯化精制单元集成多种先进技术。紫外杀菌采用 185nm + 254nm 双波长设计，通过不同波长紫外线的协同作用，实现对水中微生物和有机物的双重灭活与降解，辐射剂量达 40mJ/cm²，杀菌效果显著。​

终端过滤配置两级 0.22μm 聚醚砜滤芯，该滤芯具有高过滤精度和良好的化学稳定性，通过完整性测试（0.5bar）确保滤芯无泄漏，有效拦截水中的微生物、颗粒杂质等，保证终端出水达到无菌标准。​ 脱氧装置采用膜脱氧与氮气保护相结合的方式，将水中溶解氧降低至≤10ppb，有效防止水中溶解氧对后续工艺和产品质量的影响，特别适用于对氧敏感的生物制药和医疗器械生产场景。​ 四、GMP 合规设计亮点：全方位保障质量安全​ （一）防污染控制体系​ 针对微生物滋生、死水段、呼吸器污染、材质析出等潜在风险点，建立了完善的控制措施与验证方法。通过确保管路流速≥1.5m/s 并实现 24h 循环，配合生物膜挑战试验，有效抑制微生物在管路内壁生长繁殖；采用 3D 死角设计（L/D≤1.5），借助三维激光扫描技术对管路死角进行精准检测和优化，消除水流死角，防止微生物滋生和杂质残留；为呼吸器配备 0.22μm PTFE 疏水滤芯，并通过气泡点测试（≥0.3MPa）验证滤芯完整性，防止外界污染物进入系统；选用 316L EP 级不锈钢材质（Ra≤0.38μm），严格按照 USP<661.1> 萃取试验标准进行材质检测，确保材质无有害物质析出，保障水质安全 。​ （二）数据完整性保障​ 在硬件方面，配备研华工控机作为工业计算机，采用双硬盘 RAID1 技术，实现数据的实时备份，确保原始数据保存≥10 年，即使在硬盘故障等意外情况下，也能保证数据不丢失。​ 软件功能严格遵循 21 CFR Part 11 要求，具备电子签名、审计追踪和权限管理等功能。电子签名确保操作的真实性和可追溯性；审计追踪详细记录参数修改、登录事件等操作信息，便于对系统操作进行全面审计；三级密码体系（操作 / 维护 / 管理）明确不同人员的操作权限，防止非法操作和数据篡改，保障数据的完整性和安全性。​ 五、分配系统技术规范：确保用水终端安全可靠​ （一）储运单元​ 储罐采用 10m³ 容积的 316L 材质设计，内壁光滑，便于清洁和消毒。配备高效喷淋球，经 3D 验证其覆盖率≥98%，确保储罐内部各个角落都能得到充分清洗，防止微生物和杂质残留。​ 呼吸器采用双芯冗余设计，提高系统的可靠性，当一个滤芯出现故障时，另一个滤芯可继续工作，保障系统正常运行。氮气保护系统提供纯度 99.999% 的氮气，并通过压力调节装置将压力控制在 0.1 - 0.3bar，隔绝空气，防止水中溶解氧和微生物污染，维持水质稳定。​ （二）循环管路​ 循环管路采用 316L SMLS 管，材质符合 ASTM A270 标准，确保管路耐腐蚀、无污染。焊接质量严格把控，100% 进行内窥镜检测，符合 ASME BPE SD-4 标准，保证焊接接头牢固、光滑，无焊瘤、气孔等缺陷，防止水流不畅和微生物滋生。​ 管道坡度设计≥1%，通过激光水平仪校准，确保管道内的水能够顺畅流动，无积水现象，便于排水和清洗。盲管长度控制≤1.5D，并通过 3D 建模验证，避免形成死水段，保障整个循环管路的水质安全。​ （三）消毒系统​ 消毒系统具备热消毒和化学消毒两种方式。热消毒采用 80℃±2℃循环 1 小时的方式，换热面积≥15㎡，确保系统内各个部位都能达到有效消毒温度，杀灭微生物。化学消毒兼容 1% 过氧乙酸和臭氧水，可根据实际需求选择合适的消毒剂，对系统进行深度消毒。​ 消毒过程中自动生成温度分布图，通过布置≥300 个测点，实时监测消毒过程中的温度变化，确保消毒效果均匀、可靠，同时生成完整的消毒记录，便于追溯和验证。​ 六、验证支持方案：助力企业顺利通过合规审查​ （一）4Q 验证流程​ 严格遵循 DQ（设计确认）、IQ（安装确认）、OQ（运行确认）、PQ（性能确认）的 4Q 验证流程，从设备设计阶段开始，对设备的设计方案、技术参数进行全面确认；在安装阶段，对设备的安装质量、管道连接、仪器仪表安装等进行逐一检查和确认；运行确认阶段，测试设备在各种工况下的运行性能和参数；性能确认阶段，通过连续的生产运行和水质检测，验证设备是否能够稳定产出符合标准的纯化水，确保设备从设计到运行的全过程符合相关法规和标准要求。​ （二）关键验证项目​ 开展多项关键验证项目，包括微生物挑战试验，接种铜绿假单胞菌（ATCC 15442），模拟极端污染情况，验证系统对微生物的去除和控制能力；TOC 回收率试验，使用蔗糖、1,4 - 苯醌等标准品，验证系统对有机物的去除效果，确保 TOC 回收率在 85% - 115% 范围内；消毒效果试验，采用枯草芽孢杆菌孢子（10⁶CFU/mL 挑战），测试系统在消毒过程中对高抗性微生物的杀灭能力，确保消毒效果可靠 。​ 七、运行经济性分析：兼顾性能与成本​ （一）能耗对比​ 与传统设备相比，本系统在能耗方面优势显著。高压泵功率从 45kW 降至 30kW，节能 33%；循环泵功率从 15kW 降至 11kW，节能 27%。以年运行时间计算，传统设备年电费支出约 38.6 万元，而本系统仅需 26.9 万元，年节能率达 30%，大幅降低企业的运行成本。​ （二）耗材成本​ 系统在耗材成本控制上表现出色。RO 膜更换周期为 36 个月，单价 6.8 万元，年成本约 2.27 万元；EDI 模块更换周期 60 个月，单价 12.5 万元，年成本 2.5 万元；紫外灯管更换周期 12 个月，单价 0.35 万元，年成本 0.35 万元。综合计算，系统年耗材成本合计仅 5.12 万元，相比同类设备具有较强的成本竞争力。​ 八、成功应用案例：实践验证卓越品质​ 在某生物制药企业项目中，本系统为其 4 条大输液生产线（年产 1 亿瓶）提供纯化水。在实际运行过程中，水质表现优异，连续 12 个月 TOC≤50ppb，远超行业标准。在验证阶段，从 DQ 到 PQ 全流程仅用 28 天即顺利完成，高效的验证过程为企业节省了大量时间和成本。***终，该企业凭借本系统通过 FDA 现场审计，实现零 483 缺陷项的出色成绩，充分证明了本系统的可靠性、合规性和卓越性能。​ 九、服务承诺：全周期贴心护航​ 在设计阶段，为客户免费提供详细的 3D 布置图和专业的水力计算书，帮助客户更好地规划和布局设备，确保设备安装和运行的合理性。安装阶段，派遣持证焊工团队（ASME 认证）进行设备安装和管道焊接，严格按照标准规范操作，保证安装质量。​ 验证阶段，提供全套模板文件（含 SOP），协助客户完成设备的验证工作，确保设备顺利通过相关认证。智能运维方面，搭建远程诊断平台，可实时监测 200 + 参数，对设备运行状态进行全方位监控，一旦发现异常，及时预警并提供解决方案，为客户提供高效、便捷的运维服务，让客户使用无忧。
