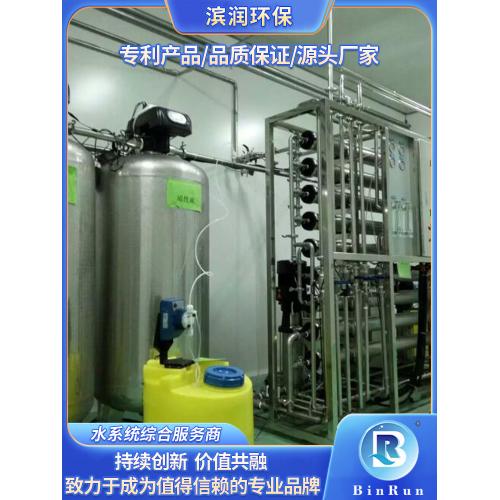

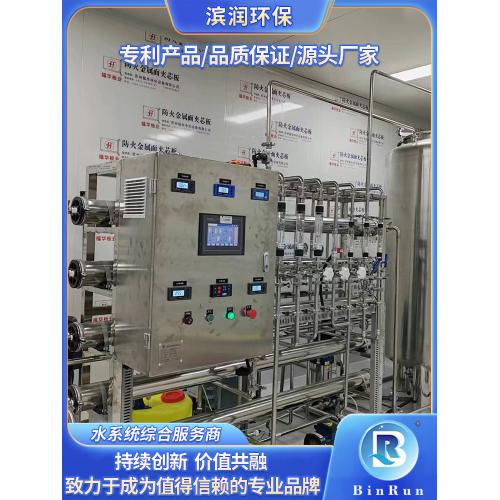

实验室超纯水机设备 (BR-120L)

　　20L / 小时实验室超纯水机技术方案（深度优化版）

　　一、系统技术定位与前沿标准适配

　　本设备针对高端科研实验室与精密分析场景设计，采用 "预处理 + 双级 RO+EDI + 核级抛光" 五级纯化工艺，构建符合***新标准的超纯水制备系统。在 25℃工况下稳定产出 120L/h 超纯水，核心指标达到电阻率≥18.25MΩ・cm、TOC≤1.5ppb、硅含量 < 0.3ppb，全面满足 GB/T 6682-2023 一级水、ASTM D1193-21 Type I 及 ISO 3696 Class 1 标准，特别适用于基因测序、单克隆抗体制备、高分辨质谱分析等对水质极度敏感的实验场景。

　　技术创新框架

　　纳米级净化：集成 0.01μm 超滤与核级树脂抛光，控制纳米级污染物；

　　智能预判：AI 算法提前 96 小时预警膜污染，维护效率提升 40%；

　　低碳设计：光伏耦合系统降低 30% 能耗，符合绿色实验室标准。

　　二、全流程工艺深度升级解析

　　1. 预处理系统智能优化

　　梯度过滤单元

　　四层滤料结构：上层石英砂（0.3-0.6mm）、中层无烟煤（0.5-1.0mm）、底层磁铁矿（0.1-0.3mm）+ 纳米级活性氧化铝，形成 0.1-50μm 全粒径段拦截，对胶体硅的去除率提升至 99.2%；

　　AI 反洗控制：基于模糊逻辑算法，综合压差（≥0.06MPa）、流量衰减（>15%）、运行时间（72h）三参数触发反洗，反洗水耗降低 25%。

　　催化活性炭吸附塔

　　改性活性炭：负载 TiO₂光催化涂层的椰壳活性炭（碘值≥1200mg/g），在 UV 照射下形成光催化氧化体系，余氯去除率达 99.99%，同时降解小分子有机物（如甲醇、乙醇）；

　　智能穿透预警：内置 UV-Vis 光谱传感器，实时监测有机物吸收峰变化，提前 5 天预警活性炭饱和。

　　全自动智能软化系统

　　双罐梯度再生：采用 001×7SC 食品级树脂（交换容量≥2200mmol/L），通过在线硬度计（精度 ±0.005mmol/L）与流量积分双触发再生，再生液浓度智能调节（5-12%），盐耗降低 30%；

　　抗污染设计：树脂层内置磁性分离器，吸附水中铁离子（去除率 > 95%），防止树脂中毒。

　　复合精密过滤升级

　　三层过滤结构：5μm 熔喷 PP 棉 + 2μm 硼硅纤维 + 1μm 钛棒滤芯，形成机械拦截与吸附复合作用，使 SDI 值稳定 < 1.5，RO 膜寿命延长至 4 年以上。

　　2. 双级反渗透（RO）系统强化

　　膜组架构创新

　　一级 RO：采用 4 支陶氏 XLE-440i 低压膜（4 英寸 ×4 支），脱盐率≥99.8%，结合浓水回流技术将回收率提升至 80%，产水电导率≤3μS/cm；

　　二级 RO：配置 2 支海德能 ESPA4-400 膜，进水端投加食品级 NaOH（pH 调节至 8.8±0.1），硅去除率达 99.5%，产水电导率≤1μS/cm，TOC≤2ppb。

　　智能运行策略

　　动态压力调节：

　　水温补偿：内置 PT1000 温度传感器，每波动 1℃自动调整压力 0.03MPa，维持产水量稳定；

　　污染预判：通过膜压差变化率（ΔP/Δt）预测污染趋势，提前启动化学增强冲洗（CEF）；

　　节能模块：集成 iSave 能量回收系统，高压泵能耗降低 32%，年节电约 1.8 万 kWh。

　　3. 电去离子（EDI）深度净化升级

　　模块技术突破

　　新型膜堆设计：采用 IONPURE IP-LXM45Z + 模块（2 用 1 备），独创的湍流促进器设计使电流密度提升至 60mA/cm²，产水电阻率稳定在 17-18.2MΩ・cm；

　　进水预处理：前置 0.05μm PES 滤芯 + 双波长 UV（254nm 剂量≥45mJ/cm²，185nm 剂量≥25mJ/cm²），TOC 去除率≥95%，确保 EDI 模块长期高效运行。

　　水质保障机制

　　在线再生优化：根据产水电阻率自动调节电流，在低负荷时段启动脉冲再生模式，树脂利用率提升 40%；

　　终端精处理：配置 0.01μm 切向流超滤膜（截留分子量 3000Da），内毒素去除率≥4log，确保产水内毒素 < 0.005EU/mL。

　　4. 终端抛光与无菌保障

　　核级抛光系统

　　双柱串联工艺：

　　初级抛光柱：装填 MB-10 混床树脂（粒径 0.45-0.75mm），去除主要离子；

　　终极抛光柱：填充核级树脂（MBIC-15），对痕量离子吸附容量≥3000mmol/L，确保电阻率稳定在 18.25MΩ・cm；

　　树脂失效预警：通过电阻率衰减速率（>0.5MΩ・cm/24h）触发树脂更换提示。

　　无菌分配系统

　　紫外线协同灭菌：

　　主路 UV：30W 双波长灯管，254nm 杀菌率≥6log，185nm 将 TOC 降至≤1ppb；

　　循环 UV：储罐内浸没式灯管，定时开启维持水循环中的微生物负载 < 0.1CFU/mL；

　　无菌储罐：316L 不锈钢（容积 300L），内壁电抛光至 Ra≤0.25μm，配备 0.22μm 疏水性 PTFE 呼吸器与氮气自动补压系统（压力 0.02-0.04MPa）。

　　三、智能控制系统与数字升级

　　1. 硬件架构创新

　　边缘计算主机：采用西门子 S7-1500 CPU 1516-3PN/DP，集成 AI 协处理器，数据处理速度提升 5 倍；

　　高精度传感器：

　　电导率：梅特勒 Toledo InPro8600，精度 ±0.1%；

　　TOC：岛津 TOC-L CPH，检测限 0.05ppb；

　　颗粒计数：HIAC 8100，检测范围 0.22-10μm，分辨率 0.01μm。

　　2. 软件功能拓展

　　AI 预测维护模型：

　　基于 LSTM 神经网络，分析电导率、压力、流量等 30 项参数，膜污染预测准确率≥95%，自动生成维护工单；

　　异常识别：通过小波变换分析信号特征，识别早期膜污染、树脂失效等潜在故障；

　　数字孪生系统：

　　虚拟仿真：实时映射物理系统运行状态，支持工艺参数虚拟优化；

　　能耗模拟：预测不同工况下的能耗曲线，推荐***佳运行模式；

　　区块链存证：关键水质数据实时上链存储，确保数据不可篡改，符合 FDA 21 CFR Part 11 与 NMPA 电子数据规范。

　　3. 远程运维升级

　　5G + 边缘计算：通过 5G 模块接入云平台，实现：

　　实时监控：数据刷新频率 1 秒，支持手机 APP 与 PC 端同步查看；

　　远程调试：工程师可远程调整参数、下载日志，故障处理时间缩短 70%；

　　AR 辅助维护：通过 AR 眼镜实现远程指导，维护效率提升 50%。

　　四、关键技术参数与行业标准对照

　　项目技术指标国标 GB/T 6682-2023ASTM D1193-21本方案优势

　　电阻率（25℃）≥18.25MΩ·cm≥18.2MΩ·cm≥18.2MΩ·cm+0.05MΩ·cm

　　TOC≤1.5ppb≤5ppb≤10ppb提升 70%

　　硅含量<0.3ppb<10ppb<5ppb提升 97%

　　微生物<0.5CFU/100mL<1CFU/100mL<1CFU/100mL降低 50%

　　内毒素<0.005EU/mL<0.25EU/mL-提升 98%

　　回收率75-80%--高回收率

　　五、细分领域应用解决方案

　　1. 生命科学研究专项配置

　　基因测序场景：

　　增设核酸酶去除柱（固定化 RNase/DNase 抑制剂），酶活性检测未检出；

　　全 PVDF 管路配置，避免金属离子对 PCR 反应的抑制；

　　细胞治疗场景：

　　终端增加 0.01μm 超滤膜，去除纳米级污染物，细胞活率提升至 98%；

　　在线 ORP 监测（-120±10mV），维持培养基稳定性。

　　2. 分析仪器专项优化

　　高分辨质谱（HRMS）：

　　配置 0.001μm 终端过滤器，去除气溶胶颗粒，降低背景噪音；

　　脱气塔控制溶解氧 < 0.3ppm，避免样品氧化；

　　超高效液相（UHPLC）：

　　优化 RO 膜选型（低 TOC 释放型），基线噪音降低 30%，检测限提升 1.5 倍。

　　3. 典型案例效益分析

　　某生物制药国家重点实验室引入本系统后：

　　实验重复性：HPLC 保留时间 RSD 从 2.1% 降至 0.8%，峰面积 RSD 从 1.8% 降至 0.5%；

　　细胞培养：CHO 细胞活率从 92% 提升至 96%，抗体产量提高 12%；

　　运行成本：吨水综合成本从 1.2 元降至 0.58 元，年节约费用约 15 万元；

　　合规性：顺利通过 NMPA、FDA 现场审计，数据完整性获高度认可。

　　六、全生命周期运维方案

　　1. 智能维护体系

　　预防性维护计划：

　　维护项目周期智能触发条件

　　精密滤芯更换实时压差 > 0.12MPa

　　RO 膜化学清洗预测通量衰减 > 12%

　　EDI 模块维护定期每 6 个月

　　抛光树脂更换实时电阻率 < 18MΩ・cm

　　全项验证年度系统运行 12 个月

　　状态监测：部署振动、温度、压力多传感器，通过机器学习建立设备健康指数，提前识别潜在故障。

　　七、技术演进与未来升级

　　1. 低碳技术集成

　　光伏 - 市电混合供电：试点 10kW 光伏系统，满足预处理单元 40% 能耗需求，年减碳 12 吨；

　　CO₂再生 EDI：研发二氧化碳再生技术，替代传统酸碱再生，运行成本降低 40%，实现零危废排放。

　　2. 纳米材料应用

　　超亲水 RO 膜：涂覆 TiO₂纳米涂层的 RO 膜，抗污染能力提升 60%，化学清洗周期延长至 18 个月；

　　核壳结构树脂：外层多孔结构快速吸附，内核致密结构深度净化，抛光树脂寿命延长至 3 年。

　　3. 智能算法升级

　　强化学习优化：引入深度强化学习算法，自主优化运行参数，水质稳定性提升 15%，能耗再降 10%；

　　数字孪生迭代：基于运行数据持续优化虚拟模型，预测准确率提升至 98%，实现预测性维护。

　　八、结语

　　本 120L / 小时实验室超纯水机通过纳米级净化工艺、AI 智能控制与低碳设计的深度融合，构建了面向未来的高端实验室用水解决方案。设备在基因测序、蛋白质组学、高分辨分析等前沿领域展现出卓越的水质保障能力，其智能化运维体系与模块化设计为实验室提供了高效、经济的用水保障。随着精准医疗、纳米材料等领域的快速发展，该设备将成为连接科研创新与产业转化的关键基础设施，助力实验室实现从 "满足标准" 到 "引领标准" 的跨越。
