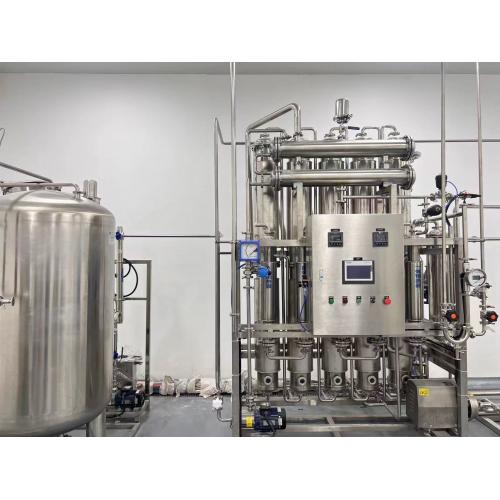

LDG 型列管式多效蒸馏水机 (BR-1500L)

　　LDG 型列管式多效蒸馏水机技术文案

　　技术定位与行业标准

　　（二）多效蒸发循环系统

　　二、核心技术原理与工艺解析 以三效蒸馏水机为例，工艺原理如下：

　　（一）列管蒸发器设计

　　效数蒸发温度 (℃)工作压力 (MPa)热利用率 (%)典型产水 (L/h)

　　一效90-950.2-0.3353000

　　二效80-850.1-0.2302800

　　三效75-800.05-0.1252700

　　总效率 908500（三效合计

　　PLC+HMI 架构：西门子 S7-1500 PLC+12 英寸触摸屏，支持远程监控（OPC UA 协议）

　　在线监测参数：电导率（精度 ±0.5%）、温度（±0.5℃）、流量（±1%）、压力（±0.25%）

　　数据管理：存储≥5 年运行数据，支持 FDA 21 CFR Part 11 电子签名与审计追踪

　　安全联锁：蒸汽压力超限、水位异常、电导率超标时自动停机并声光报警

　　（一）关键水质指标

　　参数标准要求设备实测值检测方法

　　电导率 (25℃)≤1μS/cm≤0.5μS/cmUSP<645>

　　微生物<10CFU/100mL<1CFU/100mLUSP<61>

　　内毒素<0.25EU/mL<0.03EU/mL鲎试剂法

　　TOC≤500ppb≤10ppbUSP<643>

　　不挥发物≤10ppm≤3ppm105℃蒸发残渣法

　　材质控制：

　　与水接触表面电抛光（Ra≤0.4μm），非接触表面喷砂处理（Ra≤0.8μm）

　　密封件采用 FDA 认证的 PTFE+EPDM 组合，耐受温度 - 20℃~150℃

　　清洁验证：

　　在线清洗（CIP）：80℃纯化水循环（流速≥1.5m/s），每周 1 次

　　离线清洗：1% 氢氧化钠 + 0.5% 硝酸交替清洗，每季度 1 次

　　残留检测：TOC 法（残留量 < 3ppm）+ 目视检查（无可见残留物）

　　验证支持：

　　提供 DQ/IQ/OQ/PQ 全套验证文件，包含：

　　设计确认（DQ）：URS 符合性报告、FMEA 风险评估

　　安装确认（IQ）：材质证书、焊接记录、仪表校准报告

　　运行确认（OQ）：功能测试报告、极限挑战测试

　　性能确认（PQ）：3 阶段水质检测数据（每阶段 30 天）

　　（一）典型应用领域

　　（二）工程案例分析 案例：某生物制药企业 3000L/h 注射用水系统

　　（二）成本分析（以 3000L/h 设备为例）

　　六、运维管理与成本分析

　　数字化设计：

　　采用 BIM 技术进行三维建模，优化列管排布与蒸汽流道

　　数字孪生系统模拟不同工况下的蒸发效率，优化操作参数

　　节能技术：

　　机械蒸汽再压缩（MVR）改造：利用压缩机将二次蒸汽升温升压后回用于一效，节能率可达 30%

　　光伏耦合系统：太阳能驱动预处理系统，降低电网能耗

　　智能化升级：

　　AI 预测性维护：基于神经网络算法预测列管结垢趋势，提前 72 小时预警

　　5G 远程运维：通过边缘计算网关实现设备健康状态实时监测

　　绿色制造：

　　低碳蒸馏技术：开发低温多效蒸发（LT-MED），蒸发温度≤60℃

　　废热利用：对接工厂余热锅炉，降低一次能源消耗

　　连续生产：

　　集成式多效蒸馏 + EDI 系统：实现从纯化水到超纯水的连续制备

　　模块化设计：支持产能灵活扩展（如 3000L/h 升级至 5000L/h）

　　合规增强：

　　实时放行检测（RTRT）集成：在线监测内毒素与 TOC，缩短检测周期

　　区块链技术应用：确保水质数据不可篡改，符合 FDA 审计要求

　　（一）选型要点

　　（二）售后服务体系

　　九、总结与展望 LDG 型列管式多效蒸馏水机以其高效节能的多效蒸发技术、严格的 GMP 合规设计及智能化运行管理，成为制药与生物领域注射用水制备的核心设备。设备通过列管降膜蒸发与多效热循环的完美结合，在保障水质达标的同时，实现了能源的***大化利用。随着数字化、智能化技术的深入应用，未来多效蒸馏水机将向低碳化、连续化、智慧化方向发展，为大健康产业提供更可靠、更经济的纯化水解决方案。在选型与应用中，需结合企业实际需求，综合考量水质要求、产能规划与节能目标，选择适配的设备配置与技术方案，以实现***佳的投资回报与社会效益。

　　安装维护与合规性

　　1. 安装要求

　　场地：洁净车间或独立水处理间，地面承重≥500 kg/m²。

　　管路：卫生级316L不锈钢管道，倾斜度≥3°便于排空。

　　2. 维护计划

　　日常：检查压力表、电导仪；每周更换精密滤芯。

　　季度：RO膜化学清洗（柠檬酸+酶溶液）；EDI模块倒极再生。

　　年度：列管束拆解清洗，紫外线灯管辐照度检测14。

　　3. 合规认证

　　文件支持：提供DQ/IQ/OQ/PQ验证报告、材质证明书、耐热原测试报告。

　　标准符合：中国药典ChP、欧洲药典EP、美国药典USP及ASME BPE焊接规范

　　LDG型列管式多效蒸馏水机通过多效蒸发与列管降膜技术的深度融合，实现了高效产水、节能降耗与水质安全的三大目标。其模块化设计、智能化控制及合规性保障，使其成为制药、电子及科研领域的优选设备。
