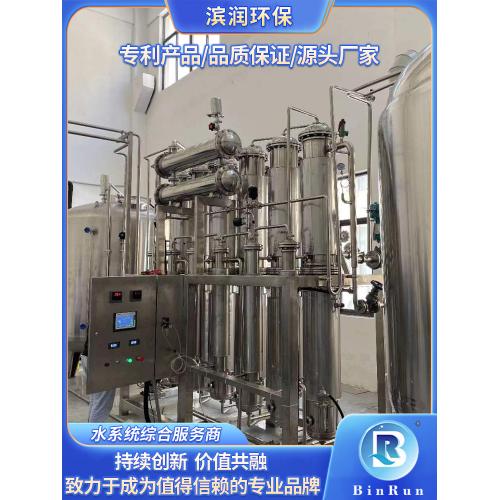

5000L 列管式蒸馏水机与试剂用纯化水设备技术方案

在制药、化工、电子及科研实验领域，纯化水的质量直接关乎产品的安全性、实验结果的准确性和工艺的稳定性。本技术方案聚焦于 5000L/h 产能的列管式蒸馏水机与试剂用纯化水设备，深度融合蒸馏、反渗透、电去离子等先进技术，旨在打造一套高效、稳定且完全符合行业规范的水处理解决方案。

（一）核心功能与性能指标 本设备以每小时 5000L（25℃工况）的稳定产能，为各行业提供高标准纯化水。其水质严格遵循多项国际国内标准：电导率控制在≤1μS/cm（25℃），微生物限度＜1CFU/100mL，总有机碳（TOC）≤3ppb，内毒素＜0.03EU/mL ，可满足药典纯化水、注射用水基础液、实验室超纯试剂水等多种严苛用水需求。

全流程工艺深度解析

（二）列管式蒸馏单元

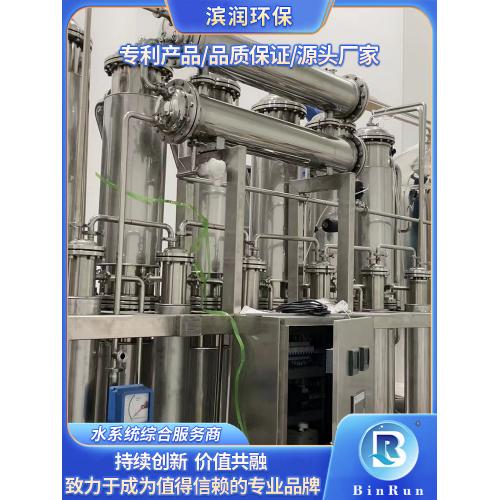

列管式蒸馏单元作为设备的核心模块，采用降膜式蒸发原理。在加热室中，316L 不锈钢列管构成高效换热通道，蒸汽在壳程流动，料液在管程以均匀液膜形式受热蒸发，传热系数高达≥2000W/(m²・K) ，极大提升蒸发效率。蒸发室独特的布液设计，避免局部过热和结垢现象，保证蒸馏过程稳定。列管式逆流冷凝器配合适宜的冷却水温差（≤5℃），热回收率超过 80%，实现能源的高效利用。该单元蒸汽耗量低至每吨水≤120kg 蒸汽，配备 PTFE 耐高温密封垫片（工作温度≤150℃），并具备自动排污功能，有效减少手动清洗频次，降低维护成本。

反渗透（RO）系统：一级 RO 采用高性能膜元件，脱盐率≥99%，回收率达 70%，可将原水电导率降至≤20μS/cm；二级 RO 进一步深化处理，使电导率≤5μS/cm，同时有效去除小分子有机物，为后续 EDI 处理提供优质进水。

电去离子（EDI）系统：配置 8 组 IONPURE® IP-LC-50 模块，通过连续再生技术，使产水电阻率稳定达到≥15MΩ・cm。为保护 EDI 模块，在其前端设置 0.1μm 过滤器和 UV 杀菌装置，防止通道污染，确保 EDI 系统长期稳定运行。

核心设备技术参数详解

（一）系统架构 采用西门子 S7-1500 系列 PLC 搭配 10 英寸触摸屏（HMI），构建稳定可靠的控制架构。系统集成在线电导率仪（带温度补偿功能）、TOC 分析仪（基于紫外氧化法）、粒子计数器（检测＞5μm 颗粒）、电磁流量计量仪等多种传感器，实时采集水质和设备运行数据。

多元应用场景与显著优势

（二）实验室场景应用

在细胞培养实验中，无内毒素的超纯水能够有效保障细胞活性和实验成功率；作为 HPLC 流动相使用时，低电导率特性可显著减少基线噪声，提高检测结果的准确性和可靠性。

安装与全周期维护方案

（二）维护计划

制定详细的维护计划以保障设备长期稳定运行。每周检查并更换精密滤芯（当压差≥0.1bar 时提前更换）；每月对 RO 膜进行柠檬酸和酶清洗（pH 控制在 2 - 3，循环清洗 1 小时） ；每月检测 UV 灯管辐照度，当低于初始值 70% 时及时更换；每季度对 EDI 模块进行倒极运行和电流效率测试，确保其性能稳定。

方案总结

本技术方案通过列管式蒸馏与膜分离技术的有机结合，实现 5000L/h 高纯度水的高效稳定制备。设备兼具节能降耗、性能稳定、高度合规等显著优势，模块化设计使其能够灵活适配不同行业、不同场景的水质需求。无论是制药生产、电子制造还是科研实验，该设备都能为用户提供可靠的高品质纯化水，有效提升产品质量和生产效率，是各行业水处理的理想选择。
