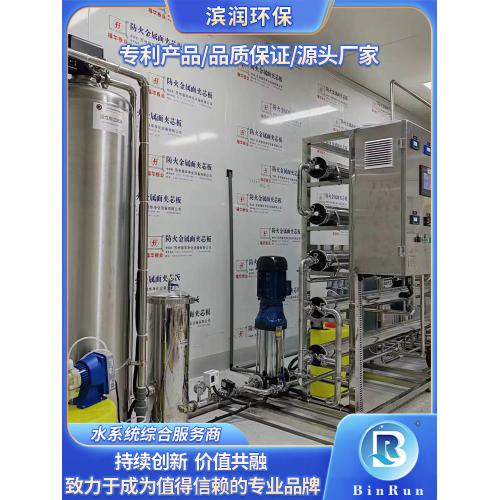

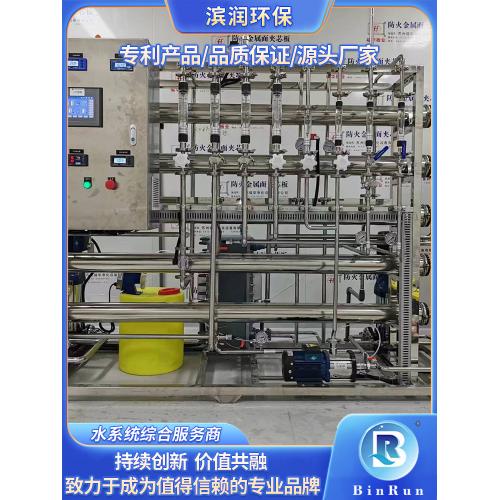

2T 双级反渗透 + EDI 纯化水设备工艺简介

​ 在电子、半导体、制药、医疗及科研实验室等对水质要求近乎苛刻的工业领域，高纯度的水是保障产品质量与实验准确性的关键要素。2T（2000L/h）双级反渗透（RO）+ 电去离子（EDI）纯化水设备作为行业领先的水处理解决方案，凭借其高效、节能、稳定的特性，将原水（包括自来水、井水或地表水）深度净化为电阻率≥15MΩ・cm 的高纯水，严格符合《中国药典》（2020 版）、ASTM D1193-23、ISO 13485 等国内外权威标准，为各行业的高质量生产与研究提供坚实保障。以下将从工艺流程、核心设备、系统控制、技术优势等多个维度展开详细解析。

​ 一、工艺流程详解​

1. 预处理单元：原水净化的***道防线​ 预处理单元的核心目标是去除原水中的悬浮物、胶体、有机物、余氯及硬度等杂质，为后续反渗透膜（RO）提供良好的运行环境，从而延长其使用寿命。该单元的典型配置包含多种高效过滤设备。​ 多介质过滤器内部装填有粒径为 0.4 - 0.8mm 的石英砂和 0.8 - 1.6mm 的无烟煤，形成多层过滤结构，能够有效截留 5 - 10μm 的悬浮物、泥沙等颗粒杂质。其工作原理类似于一个立体滤网，原水自上而下通过滤层时，杂质被拦截在滤料表面或内部孔隙中。该过滤器的反洗周期为 24 - 48 小时，通过反冲洗能够清除滤料表面和孔隙内截留的杂质，恢复过滤性能，确保持续稳定的过滤效果。​ 活性炭过滤器采用椰壳活性炭作为核心滤材，椰壳活性炭具有丰富的孔隙结构和巨大的比表面积，使其具备强大的吸附能力。它不仅能有效吸附原水中的余氯、有机物，还能去除异色异味。余氯具有强氧化性，会对 RO 膜造成不可逆的氧化损伤，而活性炭通过吸附作用，可使余氯去除率≥99%，为 RO 膜提供可靠的保护屏障。​ 针对高硬度原水（钙镁离子≥50ppm）的情况，可选择配置软化器。软化器内部填充钠型树脂，通过离子交换原理，将水中的钙、镁离子置换为钠离子，从而降低水的硬度至≤0.03mmol/L。这一过程有效防止了 RO 膜表面结垢，避免因结垢导致的脱盐性能下降和水通量降低问题，保障 RO 系统的稳定运行。​ 精密过滤器作为 RO 前的***后一道屏障，采用 5μm 聚丙烯滤芯（PP 棉），能够进一步拦截微小颗粒物，确保进入 RO 系统的水质满足要求。经过预处理单元的处理，原水的进水 SDI（污染指数）≤4，浊度 < 1NTU，余氯 < 0.1ppm，硬度≤100ppm（若未软化），为后续的深度净化奠定了坚实基础。

​ 2. 双级反渗透（RO）系统：深度脱盐的核心力量​ 双级反渗透系统是整个设备实现深度脱盐的关键环节，其原理基于半透膜的选择性渗透特性。在高压泵的驱动下，水分子能够透过半透膜，而盐分等杂质则被截留，从而实现脱盐的目的。​ 一级 RO 采用国际知名品牌的膜元件，如陶氏 BW30-400IGD 或东丽 TMG20D-400 膜，这些 8 寸卷式复合膜具有出色的脱盐性能和抗污染能力。一级 RO 的脱盐率≥99%，回收率可达 65%-70% 。在运行过程中，进水压力需维持在 0.8 - 1.2MPa，pH 控制在 6 - 7，温度范围为 5 - 45℃，以确保膜元件处于***佳工作状态。经过一级 RO 处理后，出水的电导率≤10μS/cm，SDI≤3，硬度几乎为零，水中大部分盐分已被有效去除。​ 二级 RO 则对一级 RO 产水进行进一步深度脱盐。它采用与一级 RO 相同品质的膜元件，通过再次过滤，将出水电导率进一步降低至≤1μS/cm，为后续的 EDI 工艺提供低硬度、高质量的水源。双级 RO 系统的总回收率可达 60%-70%，在保证脱盐效果的同时，提高了水资源的利用效率。​ 为了保护 RO 膜元件，系统配备了完善的保护措施。低压 / 高压保护装置能够实时监测系统压力，当压力低于或高于设定值时，自动启动保护机制，防止膜元件因压力异常而损坏；pH 调节系统针对一级 RO 产水，通过添加 NaOH 将 pH 调节至 7 - 8，抑制 CO₂对膜元件的腐蚀；定时冲洗功能每 2 小时自动启动脉冲冲洗，有效减少膜表面的污染物附着，降低膜污堵风险，延长膜元件的使用寿命。

​ 3. 电去离子（EDI）模块：连续深度除盐的革新者​ EDI 模块是实现连续深度除盐的核心部件，其工作原理基于离子交换与电渗析技术的巧妙结合。在直流电场的作用下，水中的离子会通过阴阳离子交换膜定向迁移至浓水室，同时模块内填充的混合树脂（阳树脂 + 阴树脂）能够连续再生，从而实现高效、稳定的深度除盐。​ 本设备采用西门子 Xcel + 或 Elga Monocel 等知名品牌的 EDI 模块，这些模块性能稳定可靠。模块内的电流密度可在 10 - 30mA/cm² 范围内调节，以适应不同的进水水质和产水需求。极水系统作为 EDI 模块的重要组成部分，其流量占总产水量的 10%-15%，主要用于维持电极反应并带走运行过程中产生的热量，确保 EDI 模块的正常运行。​ 经过 EDI 模块处理后，出水的电阻率≥15MΩ・cm（25℃），硅含量≤5ppb，微生物 < 1CFU/mL，水质达到了极高的纯净度。与传统的混床离子交换技术相比，EDI 具有显著的优势。它无需化学再生，避免了酸碱废液排放对环境造成的二次污染；能够实现连续运行，水质稳定可靠；运行成本较传统混床降低 70% 以上，大大减少了用户的运营支出。

​ 4. 后处理单元：水质提升的***后保障​ 后处理单元的主要目标是进一步提升水质稳定性，以满足不同应用场景的特殊需求。该单元提供多种可选配置。​ 紫外线杀菌（UV）装置采用 254nm 波长的紫外线，能够破坏微生物的 DNA 结构，使其失去繁殖和生存能力，对微生物的灭活率≥99.9%，有效降低水中的微生物含量，保障水质安全。​ 臭氧氧化（O₃）设备利用臭氧的强氧化性，将水中的 TOC（总有机碳）氧化分解至≤5ppb，同时协同杀菌，进一步提升水质的化学稳定性和微生物安全性。​ 终端抛光混床填充核级树脂，能够深度去除残留离子，将水的电阻率进一步提升至 18.2MΩ・cm，满足对水质要求极高的应用场景，如高端实验室分析和半导体制造。​ 微孔过滤则采用 0.1μm 或 0.22μm 精密滤芯，能够有效拦截水中的微小颗粒物，杜绝颗粒物污染，确保***终产出的高纯水符合严格的质量标准。

​ 二、核心设备与技术参数​

​ 三、系统控制与自动化​

设备采用先进的 PLC 集成控制系统，实现了对整个水处理过程的智能化监控与管理。该系统能够实时监测电导率、流量、压力、温度等关键参数，一旦检测到参数异常，立即自动停机并发出报警信号，同时记录异常数据，方便操作人员快速排查故障原因。系统支持远程监控功能，用户可通过网络在远程终端实时查看设备运行状态、调整运行参数，极大提高了操作的便利性和管理效率。此外，系统还具备数据存储功能，可保存≥3 年的运行数据，完全符合 GMP 数据追溯要求，为质量管控和设备维护提供了有力的数据支持。​ 设备配备了完善的自动保护功能，包括缺水保护、高压 / 低压保护、超温保护等。当原水供应不足、系统压力异常或温度超出设定范围时，保护装置将自动启动，避免设备因异常工况而损坏。同时，系统还具备定时反洗和化学清洗提醒功能，根据设备运行时间和水质情况，及时提醒操作人员进行滤芯清洗和 RO 膜化学清洗，有效延长设备使用寿命，降低维护成本。​ 人机界面（HMI）采用触摸屏操作方式，界面直观友好，操作人员可轻松查看工艺流程图、实时水质曲线及设备运行状态。系统支持手动 / 自动模式切换，在手动模式下，操作人员可根据实际需求灵活调整设备运行参数；在自动模式下，设备将按照预设程序自动运行，操作简便快捷，降低了对操作人员专业技能的要求。

​ 四、技术优势与经济效益​

1. 技术优势​ 高效脱盐方面，双级 RO+EDI 的组合工艺展现出强大的脱盐能力，脱盐率≥99.99%，能够将原水中的盐分几乎完全去除，使产水电阻率稳定≥15MΩ・cm，满足各类高纯度用水场景的需求。​ 节能降耗是该设备的显著特点之一。系统回收率可达 60%-70%，相比传统蒸馏法，吨水能耗降低 80%。通过优化 RO 膜排列、采用变频控制的高压泵以及高效的 EDI 模块，实现了能源的高效利用，大幅减少了用户的用电成本。​ 在运维成本控制上，EDI 技术替代传统混床，彻底解决了酸碱再生带来的一系列问题，不仅节省了大量的酸碱再生费用，还减少了废水处理成本。同时，RO 膜凭借其优异的抗污染性能，寿命长达 3 - 5 年，进一步降低了设备的维护成本。​ 设备具有高度的灵活性和适配性，可根据不同地区的原水水质特点，灵活调整预处理工艺。例如，在原水浊度较高的地区，可增配超滤（UF）装置；在原水硬度较大的区域，可加强软化处理，确保设备始终稳定运行，产出符合标准的高纯水。

​ 2. 经济效益分析​

​ 从经济效益来看，设备的节能设计和长周期的耗材更换显著降低了运行成本。较低的水处理成本使得用户在长期使用过程中能够有效控制用水开支，提高企业的经济效益。​

五、应用场景与典型案例​

1. 适用领域​ 在电子工业领域，该设备广泛应用于半导体芯片清洗、集成电路制造、液晶显示（LCD/LED）等生产环节。高纯度的水对于芯片表面的清洗至关重要，微小的杂质都可能影响芯片的性能和良品率，本设备产出的高纯水能够满足严格的工艺要求。​ 制药行业中，设备可用于无菌制剂用水、原料药结晶、医疗器械清洗等工序。在无菌制剂生产中，对水质的微生物、内毒素等指标要求极高，本设备产出的高纯水完全符合 GMP 标准，为药品质量提供了可靠保障。​ 实验室场景下，设备适用于超纯试剂配制、细胞培养、HPLC/GC 分析等实验。高纯度的水能够避免杂质对实验结果的干扰，确保实验数据的准确性和可靠性。​ 在医疗领域，设备可应用于血液透析、体外诊断试剂生产、医用器械灭菌等方面。血液透析用水的质量直接关系到患者的健康安全，本设备产出的高纯水能够有效保障透析过程的安全性和有效性。​

2. 典型案例​ 某半导体工厂引入 2T/h 纯化水设备用于 12 英寸晶圆清洗，设备产出的水质电阻率≥18MΩ・cm，各项指标均满足 SEMI C7 标准，有效提升了晶圆清洗的质量，提高了芯片的良品率，为企业带来了显著的经济效益。​ 一家制药企业采用本设备配套注射用水系统，经过严格的验证和调试，顺利通过 GMP 认证。设备产出的水微生物 < 1CFU/100ml，内毒素 < 0.03EU/ml，为药品生产提供了高质量的水源，确保了药品的安全性和有效性。​

六、总结与展望

​ 2T 双级反渗透 + EDI 纯化水设备凭借其高效、稳定、节能的卓越性能，成为现代工业高纯水制备的主流选择。其先进的工艺设计、精密的核心设备以及智能化的控制系统，确保了设备能够稳定产出高品质的高纯水，满足各行业日益增长的用水需求。​ 展望未来，随着膜技术的不断进步，如抗污染 RO 膜和低能耗 EDI 的研发与应用，将进一步提升设备的性能，降低能耗和运维成本。同时，结合物联网（IoT）技术，实现设备的智能化管理，通过实时监测和数据分析，能够提前预警设备故障，并自动优化工艺参数，使水处理行业朝着更加高效、智能、可持续的方向发展
