2500L 纯蒸汽发生器及医用注射用水设备技术方案​

一、系统概述​
为满足医疗领域大规模生产对纯化水、注射用水及纯蒸汽的高产能需求，本方案精心设计一套集成化设备系统，涵盖 2500L/h 纯化水系统、2500L/h 注射用水系统及 500KG/h 纯蒸汽发生器。系统严格遵循 GMP、FDA、USP <1251>、EP 9.0 及《中国药典》等国际国内权威标准，以确保水质与蒸汽质量达到严苛要求。其中，注射用水需满足电导率≤1μS/cm、微生物 < 10CFU/mL、内毒素 < 0.03EU/mL；
纯蒸汽则要求干度 > 99.95%、过热度≥20℃，且必须保证无菌无热原。整套系统采用双级反渗透（RO）、电去离子（EDI）、多效蒸馏及降膜蒸发的组合工艺，并融入全自动控制技术与无菌设计理念，从而实现高效、稳定、合规的生产运行，为医疗产品质量提供坚实保障。

 二、核心工艺设计
​ 1. 纯化水制备系统（2500L/h）​
预处理单元​ 预处理作为纯化水制备的首要环节，承担着去除原水中杂质、保护后续核心设备的重要使命。
多介质过滤器采用多层滤料复合结构，能够高效拦截 5μm 及以上的悬浮物与胶体颗粒，如同一道坚固的屏障，有效过滤原水中的大颗粒杂质。
活性炭过滤器凭借活性炭丰富的孔隙结构和强大的吸附性能，可迅速吸附水中的余氯、有机物等有害物质，避免这些物质对后续 RO 膜造成氧化损伤，显著延长 RO 膜的使用寿命。
针对原水硬度较高的地区，可灵活选配软化器，通过离子交换技术，将水中的钙、镁等离子置换出来，有效降低原水硬度，防止 RO 膜因结垢而堵塞。
***后，精密过滤器配备 5μm 滤芯，对原水进行***后的精细过滤，进一步去除微小颗粒，为 RO 膜提供全方位的保护，确保其稳定运行。​ 双级反渗透（RO）​ 双级反渗透是纯化水制备的核心工艺，其工作原理基于半透膜对不同物质的选择性透过特性。
一级 RO 作为初步脱盐阶段，具备强大的脱盐能力，脱盐率≥98%，回收率可达 65%-70%，能够快速去除水中大部分的盐分和杂质，使产水电导率降至≤10μS/cm。
二级 RO 则对一级 RO 产水进行深度脱盐处理，进一步降低水中的离子含量，将电导率稳定控制在≤1μS/cm，为后续的 EDI 工艺提供低硬度、高质量的进水，从而确保***终产出的纯化水满足医疗行业的高标准要求。​
电去离子（EDI）​ EDI 工艺是一种先进的深度除盐技术，它巧妙地将电渗析与离子交换技术相结合。该工艺利用混合离子交换树脂对水中阴、阳离子的吸附作用，在直流电场的驱动下，使被吸附的离子分别透过阴、阳离子交换膜，从而实现水中离子的有效去除。
本系统配置西门子 Xcel + 或 Elga Monocel 模块，这些模块具有电流密度可调的特性，能够根据实际需求灵活调整运行参数。与传统离子交换工艺相比，EDI 无需酸碱再生，不仅大幅降低了运行成本，还减少了酸碱废液排放对环境造成的污染，能够稳定产出电导率≤0.05μS/cm 的高纯度水，为后续注射用水的制备奠定坚实基础。​
2. 注射用水制备系统（2500L/h）​

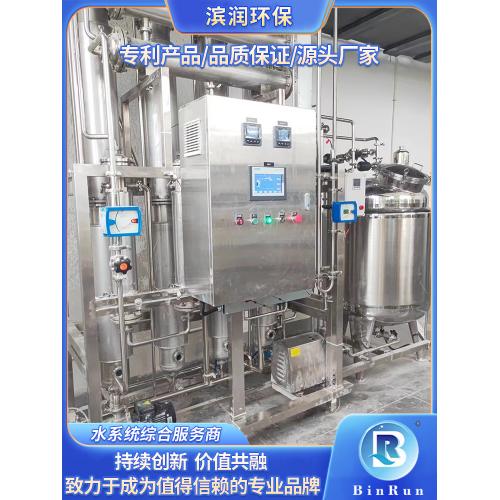

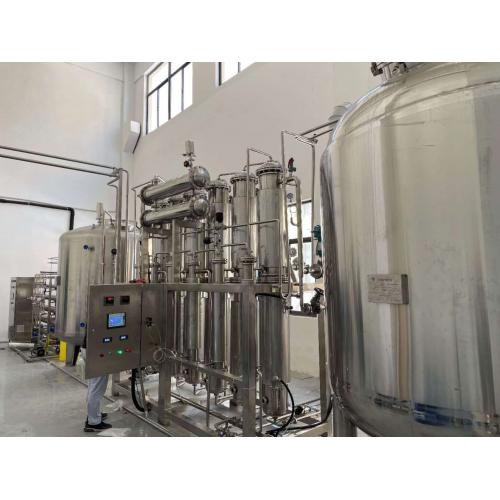

多效蒸馏机组​ 多效蒸馏机组采用六效降膜蒸发器，主体材质选用 316L 不锈钢，具备出色的耐腐蚀性能和耐高温性能。降膜蒸发原理使得纯化水在蒸发器顶部经特殊分配装置均匀分布成液膜，沿着蒸发列管内壁向下流动，与管外高温蒸汽进行高效的热交换，迅速蒸发成为蒸汽。这种设计方式极大地提高了热交换效率，系统热效率≥85%，蒸发量可达 2500L/h。
汽水分离器采用旋风式分离设计，利用离心力原理，能够快速有效地将蒸汽中的液滴分离出去，确保产出蒸汽的干度 > 99.95%。冷凝器采用低温冷凝技术，将蒸汽冷凝温度控制在 4℃，有效避免微生物在冷凝过程中滋生，同时保证出水温度≤20℃，为后续的储存和分配环节提供安全可靠的水源。​
储罐与分配​ 立式贮罐选用 316L 不锈钢材质，容积达 5m³，能够满足大规模生产对注射用水的储存需求。储罐配备氮气保护系统，维持 0.02 - 0.05MPa 的微正压环境，有效隔绝空气，防止外部污染。同时，储罐顶部安装有 0.22μm PTFE 材质的呼吸器，既能保证储罐内外压力平衡，又能阻止微生物进入储罐内部。
循环系统支持 80℃高温循环或 4℃冷藏两种模式，循环流速≥1.5m/s，通过持续的循环流动，有效抑制微生物在管道内的滋生和繁殖。在使用前，终端过滤装置安装 0.22μm 疏水性滤芯，对注射用水进行***后的无菌保障，确保每个取水点的水质都符合无菌要求。​
3. 纯蒸汽发生器（500KG/h）​ 工艺原理​ 纯蒸汽发生器以注射用水作为原料水，通过进料泵将其输送至降膜蒸发器的管程。在蒸发器壳程通入压力为 0.4 - 0.6MPa 的工业蒸汽，工业蒸汽释放热量将管程内的原料水加热至沸腾蒸发。产生的蒸汽首先经过螺旋离心分离器，利用离心力将蒸汽中携带的杂质和液滴分离出去，然后再通过洁净丝网装置进行二次过滤，进一步去除微小颗粒和液滴，***终输出高纯度的纯净蒸汽。​ 关键配置​ 列管降膜蒸发器采用 316L 不锈钢材质，具有良好的耐高温和耐腐蚀性能，能够适应长期高温、高湿的工作环境。蒸发器配备自动液位控制系统，可实时监测原料水液位，并根据液位变化自动调节进料泵的流量，确保蒸发器内液位稳定。
PLC 自动控制系统采用西门子 S7 系列控制器，具备强大的运算和控制能力，支持 0 - 100% 产汽量调节，能够根据实际生产需求灵活调整纯蒸汽的产量。同时，系统可实时监控蒸汽的压力、温度等关键参数，并通过人机界面直观显示。此外，纯蒸汽发生器还具备完善的保护功能，包括超压保护装置，当蒸汽压力超过设定值时，自动开启泄压阀进行泄压；缺水报警系统，当原料水液位过低时，及时发出警报并停止设备运行；自动排放浓缩水与冷凝水功能，可定期将蒸发器内的浓缩水和系统中的冷凝水排出，防止杂质积累影响蒸汽质量。​

三、合规性与安全设计​
材质与清洁​ 整个系统中所有与纯化水、注射用水及纯蒸汽接触的部件均采用 316L 不锈钢材质，内表面经过精细的电抛光处理，粗糙度 Ra≤0.4μm，表面光滑如镜，有效减少微生物附着和污染的可能性。外表面采用喷砂亚光处理，不仅美观大方，还不易积尘，便于日常清洁维护。焊接工艺采用氩气保护自动焊接技术，确保焊接过程中焊缝不受氧化影响，同时结合 X 射线检测技术，对每条焊缝进行严格检测，保证焊接质量，避免因焊接缺陷导致的腐蚀风险，确保设备在长期运行过程中的稳定性和可靠性。​
消毒与验证​ 系统支持在线消毒（CIP）功能，可根据实际需求选择 121℃高温蒸汽消毒或过醋酸化学消毒两种方式。高温蒸汽消毒利用纯蒸汽的高温高压特性，能够快速杀灭系统内的各种微生物；过醋酸化学消毒则通过强氧化性破坏微生物的细胞结构，达到彻底消毒的目的。两种消毒方式可灵活切换，确保系统在不同工况下都能得到有效的消毒处理。此外，系统提供完整的 DQ（设计确认）、IQ（安装确认）、OQ（运行确认）、PQ（性能确认）报告以及 3Q 验证文件，其中详细记录了水质、蒸汽质量等各项检测数据，为设备的合规性和性能提供充分的验证依据，确保设备完全符合 GMP、FDA 及国内外药典标准。​ 防污染设计​ 管路设计采用 3D 无死角结构，管道坡度≥0.5%，确保水流能够顺畅流动，避免积水残留。隔膜阀采用水平 45° 安装方式，低点设置排放口，便于在系统清洗和消毒时将残留的水和杂质彻底排出。贮罐与分配系统采用氮气保护，维持系统内部正压环境，有效防止外部空气、微生物等污染物进入系统。呼吸过滤器配备 0.22μm PTFE 滤芯，并且带电加热或蒸汽加热功能，可防止滤芯表面冷凝水积聚，避免因冷凝水滋生微生物而对系统造成污染，进一步保障系统的无菌环境。​

四、运营成本与效益​

​ 本系统通过先进的工艺设计和高效的设备配置，在降低能耗和耗材使用成本方面表现出色。多效蒸馏工艺的高热效率以及 EDI 技术的无酸碱再生特性，有效减少了能源消耗和运行成本。模块化设计使得滤芯、膜元件等耗材更换便捷，且更换周期较长，进一步降低了维护成本。此外，系统支持远程监控功能，可实时掌握设备运行状态，及时发现并解决问题，减少人工巡检成本和设备故障停机时间，提高生产效率。​ 五、总结​ 本方案通过双级 RO、EDI、多效蒸馏及降膜蒸发等先进工艺的有机结合，搭配全自动控制技术与无菌设计理念，成功实现了医疗领域高产能需求下纯化水、注射用水及纯蒸汽的高效、稳定生产。系统具有以下显著优势：​

• 高效节能：多效蒸馏热效率≥85%，降膜蒸发技术进一步优化能源利用，大幅降低能耗成本。​

• 高合规性：严格遵循 GMP、FDA 等国际国内权威标准，提供完整的验证文件，确保设备全生命周期的合规运行。​

• 低维护：模块化设计便于设备维护和升级，滤芯、膜元件更换周期长，且支持远程监控，有效降低运维难度和成本。​

• 灵活扩展：可根据实际生产需求，灵活升级预处理工艺（如增加臭氧氧化、紫外线杀菌等）或优化分配系统（实现多点取水、取汽），满足不同医疗场景的多样化需求。​

该系统广泛适用于制药厂大规模灭菌、生物制剂生产、医院中心供应室、医疗器械高温消毒等医疗领域，为医疗产品的质量安全和生产效率提升提供了强有力的技术支持和设备保障。
