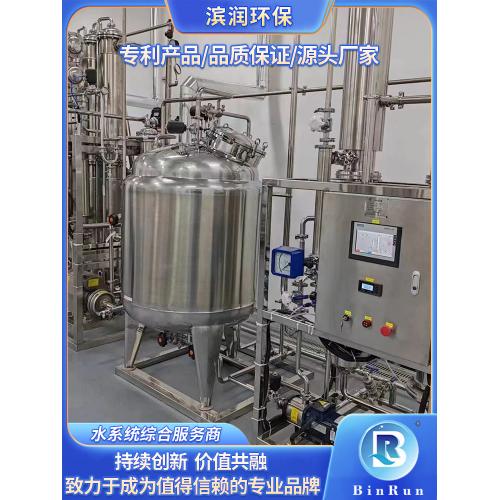

500L 医疗纯化水设备纯蒸汽发生器技术方案

​ 一、系统概述​

本方案聚焦医疗领域对纯蒸汽的多元需求，如灭菌、器械消毒、制药工艺等，精心设计一套 500L/h 纯蒸汽发生系统。该系统创新集成纯化水制备与蒸汽生成功能，严格对标 GMP、《中国药典》（ChP）、《欧洲药典》（EP）及 FDA 标准，全力保障蒸汽纯度（电导率≤1μS/cm）、无菌性（微生物 < 10CFU/mL）及无热原特性（内毒素 < 0.03EU/mL）。系统融合双级反渗透（RO）、电去离子（EDI）、多效蒸馏等先进工艺，搭配自动化智能控制与无菌分配设计，实现高效、稳定运行，为医疗生产筑牢品质根基。

​ 二、设计标准与合规性​

法规要求​ 本系统全方位符合 GMP 附录《制药用水》相关规范，严格遵循 ISO 13485 医疗器械质量管理体系标准。其产出水质完全满足 USP <1251>、EP 9.0 及 ChP 注射用水标准，确保每一滴纯化水、每一丝纯蒸汽都达到国际领先水平。同时，系统提供完整的 DQ（设计确认）、IQ（安装确认）、OQ（运行确认）、PQ（性能确认）验证文件，为设备全生命周期的合规性提供有力支撑。​ 蒸汽质量指标​

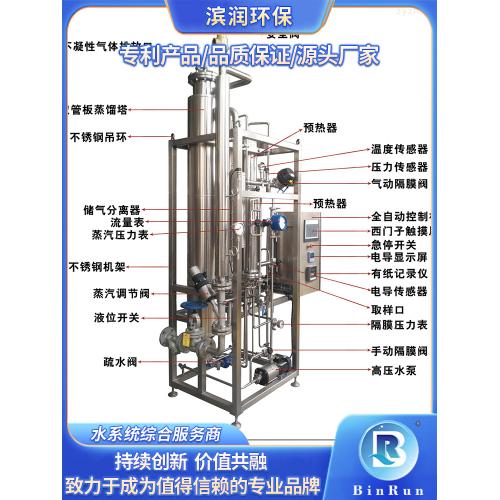

​ 三、工艺流程设计​ 纯化水制备单元​ 预处理​ 预处理环节如同纯化水制备的 “前哨站”，承担着去除原水中杂质、保护后续核心设备的重要职责。多介质过滤器采用多层滤料结构，能高效拦截悬浮物、胶体，过滤精度达 5μm，犹如一道细密的滤网，将水中较大颗粒杂质拒之门外。活性炭过滤器利用活性炭强大的吸附能力，如同 “吸附海绵”，能有效吸附余氯、有机物，防止这些物质对 RO 膜造成氧化破坏，延长 RO 膜使用寿命。针对高硬水地区，可选配钠离子软化器，通过离子交换原理，将水中钙、镁等离子置换出来，降低原水硬度，避免 RO 膜结垢堵塞。***后，精密过滤器配备 5μm 滤芯，进一步过滤微小颗粒，为 RO 膜提供全面保护。​ 双级反渗透（RO）​ 双级反渗透是纯化水制备的核心工艺，其原理基于半透膜的选择性透过特性。一级 RO 犹如 “粗加工车间”，脱盐率≥98%，回收率 60%-65%，能快速去除水中大部分盐分和杂质，使电导率降至≤10μS/cm。二级 RO 则是 “精加工大师”，对一级 RO 产水进行深度脱盐，将电导率进一步降低至≤1μS/cm，为后续 EDI 工艺提供低硬度、高质量的进水。与传统单级反渗透相比，双级反渗透产水水质更优，稳定性更强，能更好地满足医疗行业对纯化水的严苛要求。​ 电去离子（EDI）​ EDI 工艺是一种将电渗析与离子交换技术巧妙结合的深度除盐技术。它利用混合离子交换树脂吸附水中阴、阳离子，在直流电场作用下，这些被吸附的离子分别透过阴、阳离子交换膜被去除，实现连续深度除盐。本系统配置西门子 Xcel + 或 Elga Monocel 模块，电流密度可调，无需酸碱再生，克服了传统离子交换树脂需频繁再生的弊端，既能降低运行成本，又能减少环境污染，稳定产出电导率≤0.05μS/cm 的高纯水。​ 纯蒸汽生成单元​ 多效蒸馏（降膜蒸发）​ 多效蒸馏采用降膜蒸发原理，如同一场精妙的 “热能接力赛”。纯化水在蒸发器顶部经分配装置均匀分布成液膜，沿蒸发列管内壁向下流动，与管外高温蒸汽进行高效热交换，迅速蒸发成蒸汽。本系统采用 316L 不锈钢降膜蒸发器，三效设计使热效率≥80%，相较于单效蒸馏，能大幅减少能源消耗。蒸汽压力维持在 0.4 - 0.6MPa，通过高温蒸发和冷凝过程，有效去除热原和微生物，产出高纯度蒸汽。​ 气液分离器​ 气液分离器采用旋风式分离设计，其工作原理类似于 “离心力魔术”。蒸汽进入分离器后，在离心力作用下，液滴被甩向器壁，沿壁面流下排出，而蒸汽则从中心管道排出，确保蒸汽干度 > 99.95%。与传统重力式分离器相比，旋风式分离器分离效率更高，能有效去除微小液滴，保证纯蒸汽品质。​ 纯蒸汽储罐​ 纯蒸汽储罐采用 316L 不锈钢材质，容积 1m³，犹如纯蒸汽的 “安全港湾”。罐体配备压力 / 温度传感器，实时监测罐内压力和温度，确保运行安全。疏水性呼吸器（0.22μm）能有效防止外界微生物进入储罐，污染纯蒸汽。​ 无菌分配系统​ 无菌分配系统是纯蒸汽从生产到使用的 “运输生命线”。管路采用 316L 不锈钢卫生级管道，坡度≥0.5%，确保无死角、无积水，防止微生物滋生。系统支持 121℃高温循环（或 4℃冷藏），流速≥1.5m/s，通过持续循环保持管道内纯蒸汽的无菌状态。终端过滤使用 0.22μm 疏水性 PTFE 滤芯，在使用前安装，为取水点提供***后一道无菌保障。​

四、核心设备配置​

​ 五、GMP 合规性设计​

材质与清洁​ 所有与纯化水、纯蒸汽接触的部件均采用 316L 不锈钢，内表面经电抛光处理，粗糙度 Ra≤0.4μm，光滑如镜，有效防止微生物附着和污染；外表面喷砂亚光处理，美观且不易积尘。焊接工艺采用氩气保护自动焊接，结合 X 射线检测焊缝质量，确保焊接处无裂缝、无气孔，从源头上避免腐蚀风险，保障设备长期稳定运行。​ 消毒与验证​ 系统支持在线消毒（CIP），可采用 121℃高温蒸汽消毒或过醋酸化学消毒两种方式。高温蒸汽消毒利用纯蒸汽的高温高压特性，杀灭系统内微生物；过醋酸化学消毒则通过强氧化性破坏微生物细胞结构，两种方式灵活切换，确保消毒效果。同时，系统提供完整的 DQ/IQ/OQ/PQ 报告、3Q 验证文件以及详细的水质及蒸汽检测记录（涵盖电导率、微生物、内毒素、干度等指标），为 GMP 合规性提供充分证据。​ 风险控制​ 系统具备完善的故障报警机制，当 RO 膜出现污堵、电导率超标、压力异常等情况时，能自动停机并及时发送警报，提醒操作人员处理。权限管理采用三级用户权限设置（操作员、工程师、管理员），不同权限用户只能进行相应操作，关键参数修改需输入密码，有效防止误操作和数据篡改，保障系统运行安全。​

六、运营成本分析​

​ 七、总结​

本方案通过双级 RO、EDI、多效蒸馏等先进工艺的有机结合，搭配自动化控制与无菌设计，实现了 500L/h 纯蒸汽的高效、稳定生产，完全满足医疗领域对蒸汽纯度、无菌及无热原的严苛要求。系统具有以下显著优势：高效节能的三效蒸馏工艺，热效率≥80%，大幅降低能耗成本；全面的 GMP 合规性设计，提供完整验证文件，符合国内外药典标准；模块化设计便于维护，滤芯 / 膜更换周期长，且支持远程监控，降低运维难度；系统扩展性强，可根据实际需求灵活升级预处理（如增加紫外线杀菌、臭氧氧化）或分配系统（实现多点取汽）。该系统广泛适用于制药厂灭菌工序、医疗器械高温消毒、医院中心供应室、实验室分析仪器蒸汽源等医疗场景，是医疗生产的可靠选择
